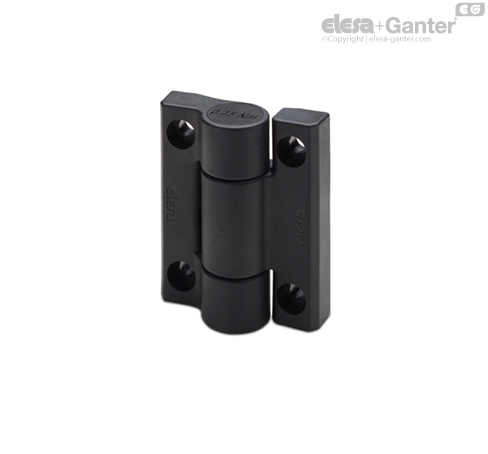

CFMR-NO Пружинные петли Автоматический возврат при открытии

Угол поворота (приблизительное значение)

Макс. 270° (-90° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Петля может поворачиваться на -90°, но это положение не должно использоваться для варианта исполнения CFMR-NO.

Не превышайте максимальный угол вращения, чтобы не нарушать надлежащую работу возвратной пружины.

Свойства и характеристики

Петля CFMR используется для автоматического обратного закрытия или обратного открытия двери с помощью возвратной пружины.

Крутящий момент изменяется постепенно вместе с углом открытия/закрытия петли.

В ходе специальных испытаний на усталостную нагрузку возвратная пружина выдержала более 20.000 циклов (CFMR.35) / 100.000 циклов (CFMR.67) при сохранении неизменных значений крутящего момента.



Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ	РАДИАЛЬНОЕ НАПРЯЖЕНИЕ	НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Описание	Макс. допустимая статическая нагрузка Sa [N]	Макс. допустимая статическая нагрузка Sr [N]	Макс. допустимая статическая нагрузка S90 [N]
CFMR.35	390	600	600
CFMR.67	2100	3500	1900

Максимальная статическая нагрузка - это значение, превышение которого приведет к поломке материала, таким образом, нанеся ущерб функциональности петли. Очевидно, что к этому значению должен быть применен подходящий коэффициент в зависимости от важности и уровня безопасности определенного вида применения.

Руководство по выбору

Возвратная сила двери, имеющей определённый вес W (кг), зависит от усилия пружины петли [Нм] и от трения между поверхностями скольжения между неподвижной и подвижной частями петли, которые, в свою очередь, зависят от трибологических характеристик используемого технополимера.

Таблица представляет собой ориентировочное руководство по выбору петли и ее расположения для конкретного условия применения.

Данные значения получены в ходе испытаний, проведённых в лаборатории, при контролируемых температуре (23 °C) и относительной влажности воздуха (50 %), в заданных условиях использования и в течение ограниченного промежутка времени.

Рекомендуется всегда проверять правильность работы в соответствии с предполагаемым методом применения.

Для получения дополнительной общей технической информации ознакомьтесь с Рекомендации.



Pmax= максимальный вес двери, которую петля способна закрыть с небольшим остаточным удерживающим моментом, проверенный при минимальном угле открытия 45°.

ПРИМЕЧАНИЕ: данный вес зависит не только от геометрии двери (в частности, от её центра тяжести), но и от идеально соосного расположения петель.
