Основные характеристики
Материал
- Корпус петли: технополимер на основе полиамида (PА), армированный стекловолокном, черный цвет, матовая отделка.
- Система блокировки / разблокировки: технополимер на основе полиацеталя (POM).
Стандартные исполнения
Сквозные отверстия для винтов с потайной головкой.
Угол соединения 0 градусов: подходит для быстрого создания защиты по периметру или разделителя, которые можно с лёгкостью изменить или переместить (рис. 1).
Система блокировки / разблокировки со встроенным ключом:
- CFMY-NL-M-S-0: поворотная ось, установленная на корпусе левой петли.
- CFMY-NL-M-D-0: поворотная ось, установленная на корпусе правой петли.
Система блокировки / разблокировки с шестигранным ключом:

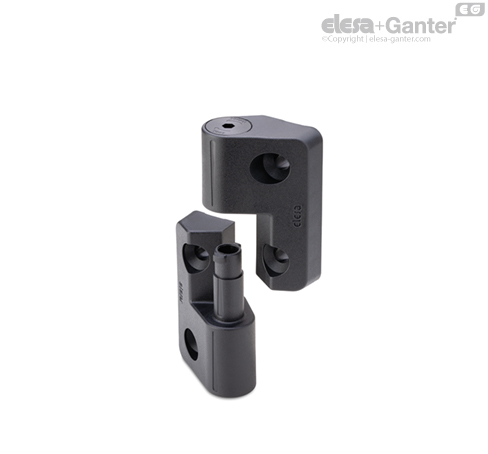

- CFMY-NL-T-S-0: поворотная ось, установленная на корпусе левой петли.
- CFMY-NL-T-D-0: поворотная ось, установленная на корпусе правой петли.
Угол соединения 90 градусов: подходит для монтажа / демонтажа двери, установленной на конструкции (рис. 2).
Система блокировки / разблокировки со встроенным ключом:
- CFMY-NL-M-S-90: поворотная ось, установленная на корпусе левой петли.
- CFMY-NL-M-D-90: поворотная ось, установленная на корпусе правой петли.
Система блокировки / разблокировки с шестигранным ключом:
- CFMY-NL-T-S-90: поворотная ось, установленная на корпусе левой петли.
- CFMY-NL-T-D-90: поворотная ось, установленная на корпусе правой петли.
Общая информация
Угол поворота (приблизительное значение)
Макс. 195° (-15° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
Особенности и области применения
Петля CFMY-NL представляет собой петлю для съёмных дверей, оснащённых механическим замком, который можно задействовать посредством шестигранника или ключа, что позволяет заблокировать совместно две стороны петли в осевом направлении, тем самым предотвращая непреднамеренное поднятие или смещение двери.
Таким образом, данный механический замок обеспечивает применение изделия на дверях с горизонтальной осью (типа люка), предотвращая вытягивание даже в случае случайного открытия (рис. 3).
| Испытания на прочность | Осевое напряжение* | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | Напряжение под углом в 90° |
 |  |  |
| Описание | Макс. допустимая статическая нагрузка
Sa [N] | Макс. допустимая статическая нагрузка
Sr [N] | Макс. допустимая статическая нагрузка
S90 [N] |
| CFMY.60-NL | 500 | 700 | 700 |
Максимальная статическая нагрузка - это значение, превышение которого приведет к поломке материала, таким образом, нанеся ущерб функциональности петли. Очевидно, что к этому значению должен быть применен подходящий коэффициент в зависимости от важности и уровня безопасности определенного вида применения.
* в противоположном направлении по отношению к соединению двух сторон
Инструкции по использованию
Инструкции по монтажу (рис. 4)
Угол соединения 0°:
- установите на косяк сторону петли, где имеется штифт вращения;
- установите гнездо под боковую петлю двери на штифт боковой петли косяка, следя за тем, чтобы обе поверхности были в одной плоскости, а также чтобы опорные линии с двух сторон петли совпадали;
- после завершения монтажа поверните систему блокировки до упора (положение блокировки).
Угол соединения 90°:
- установите на косяк сторону петли, где имеется штифт вращения;
- установите гнездо под петлю на стороне двери на штифт петли на стороне косяка, следя за тем, чтобы обе поверхности были повёрнуты на 90° по отношению друг к другу;
- после завершения монтажа поверните систему блокировки до упора (положение блокировки).
Инструкции по демонтажу
- поверните систему блокировки в положение разблокировки;
- переведите петлю в положение соединения (0 или 90°);
- обеими руками приподнимите дверь и снимите её.
