Характеристики
Типы
- Тип A: наружные крылья петли

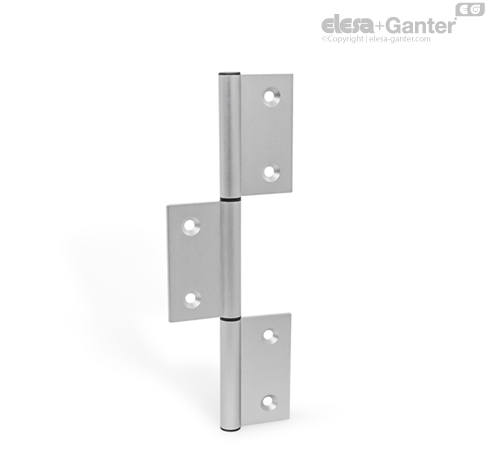

- Тип I: внутренние крылья петли
Обозначение
- Кодирование C: с развальцованными отверстиями
Крыло петли
Алюминий
анодированные, естественный цвет EL
Втулка подшипника / крышка
Пластиковый полиамид (PA)
Графитовый серый, RAL 7024
Штифт цилиндрический ISO 8741
Сталь
Оцинкованный, синий пассивированный
Информация
Петли GN 2295 изготовлены из тянутого профилированного алюминия и используются, например, на дверях и крышках.
При наличии наружного крыла петли типа A обеспечивают возможность монтажа с очень небольшим дверным зазором. Тип I крепится в дверном проеме. Поэтому при закрытой двери монтажные винты недоступны и, следовательно, защищены от вандализма.
Петли поставляются в разобранном виде и должны устанавливаться в соответствии с прилагаемыми инструкциями. Благодаря модульной конструкции и имеющимся аксессуарам может быть осуществлена любая комбинация петель (в случае необходимости так же можно укоротить среднее крыло)
Информация по установке
левосторонние / правосторонние петли
Правосторонние или левосторонние петли можно создать путём задания направления, в котором втулки подшипников вставляются в крыло петли.
Монтаж на дверных рамах
Для монтажа съёмной двери требуется прикрепить два шарнира одинакового типа к раме двери.
Если не предполагается, что дверь будет съёмной, она должна быть установлена как минимум с одной правосторонней петлей и как минимум с одной левосторонней петлей.
Монтаж
1. Расположите втулку подшипника в требуемом направлении монтажа на крыле петли. Затем вставьте винт с буртиком, например винт со сферической головкой ISO 7380, во втулку подшипника для защиты буртика от повреждения в процессе установки.
2. Вдавливайте втулку подшипника до тех пор, пока не останется примерно 1 мм между буртиком втулки подшипника и крылом петли.
3. Удалите заусенцы на втулке подшипника при помощи ножа.
4. Вдавите втулку подшипника до упора.
5. Снимите винт.
6. Установите цилиндрический штифт во втулку подшипника.
7. Установите колпачок с противоположной стороны крыла петли.
Вставьте другие втулки подшипника по точкам 1–5.
