Основные характеристики
Покрытие
Изготовленный по образцу полиуретан, твёрдость по Шору 92 по шкале А.
Центральная часть колеса
Чугун.
Стандартные исполнения
- RBL: Ступица непосредственно выполняется в центре. Ступица колеса разработана таким образом, что может быть легко обработана для получения шпоночного паза или корпуса для зажима. Любые дальнейшие повторные обработки на колесе должны производиться с максимальной рабочей температурой до 80°С, (рекомендуемая макс. предельная температура во время нормальной эксплуатации продукта) для предотвращения ухудшения качества полиуретанового покрытия. Идеальное решение для оборудования с приводными колёсами.

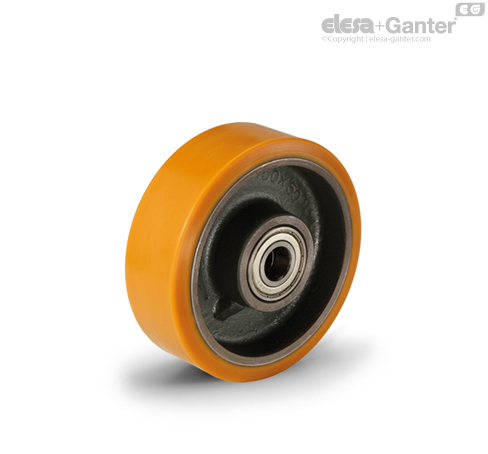

- RSL: ступица с шариковыми подшипниками. Идеальное решение для больших нагрузок и непрерывного перемещения.
Общая информация
Области применения
Превосходные плавность и эластичность, высокая стойкость к износу и разрыву.
Для выбора параметров см. Технические данные.
Колёса RE.F4 также поставляются с кронштейнами:
- RE.F4-H: колёса с кронштейном из листовой стали для средних нагрузок.
- RE.F4-WH: колёса с кронштейном из электросварной стали, которые будут использоваться для тяжёлых нагрузок
- RE.F4-WEH: колёса с электросварным стальным кронштейном для использования при очень больших нагрузках.
Внешние условия
Пригодны для использования в средах с наличием атмосферных воздействий, спиртов и гликолей; использование в средах с наличием органических и минеральных кислот, щелочных растворов и насыщенных паров не рекомендуется.
Сопротивление качению – прилагаемое усилие / нагрузка
Для каждой нагрузки и диаметра в таблице показана сила (в Н), необходимая для придания точка одному колесу с постоянной скоростью 4 км/ч на гладкой поверхности.
Для перемещения вручную 4-колёсной тележки рекомендуется выбирать диаметры со значениями ниже 50 Н; для частого перемещения выбирайте значения ниже 30 Н.
| Сила тяги или упор для движения колёс [Н] |
|---|
| | Нагрузка [Н] |
| 1500 | 3000 | 4500 | 6000 | 10000 | 15000 | 20000 |
| D [mm] | 100 | 38 | 77 | - | - | - | - | - |
| 125 | 33 | 65 | 110 | - | - | - | - |
| 150x50 | 25 | 52 | 86 | 126 | - | - | - |
| 150x80 | 18 | 35 | 60 | 105 | 180 | - | - |
| 200x50 | 17 | 38 | 60 | 85 | 160 | - | - |
| 200x80 | 13 | 35 | 50 | 67 | 115 | 170 | - |
| 250 | <10 | 25 | 45 | 60 | 103 | 155 | - |
| 300 | <10 | 15 | 35 | 50 | 86 | 130 | 160 |
Перемещение с помощью буксировочных механизмов
При механической буксировке, пожалуйста, ознакомьтесь с техническими характеристиками, чтобы выяснить диапазон нагрузок.
Температура
Если рабочая температура отклоняется от стандартного диапазона значений, пожалуйста, ознакомьтесь с техническими характеристиками для определения изменения нагрузки.
Другие исполнения
Специальные исполнения доступны по запросу
Отверстие со шпоночным пазом в соответствии со стандартами UNI 6604, UNI 6607 e ISO 2941 (вариант исполнения RBL).
