EBR-SWM-R-C
EBR-SWM

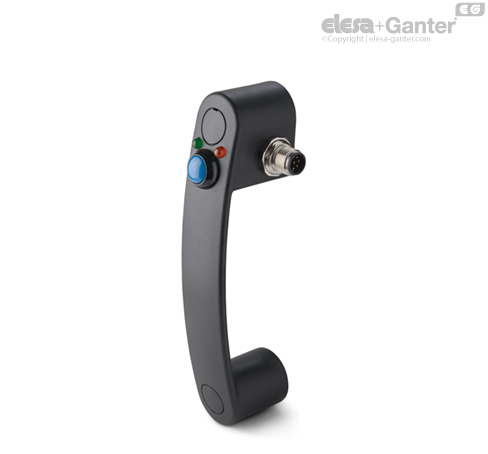

Ручка с моностабильным электровыключателем
Самозатухающий сертифицированный технополимер
Разъём, боковой выход справа
Самозатухающий сертифицированный технополимер
Разъём, боковой выход справа
Основные характеристики
Общая информация
АксессуарыДругие исполнения
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, сертифицированный, самозатухающий UL-94 V0, чёрный цвет.

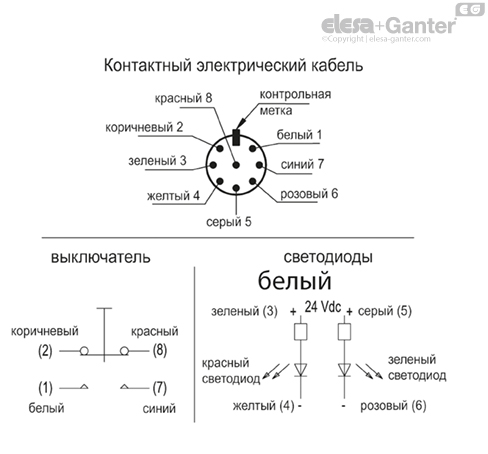

Моностабильный электровыключатель с кнопкой
Устройство состоит из нормально разомкнутого (НР) контакта и нормально замкнутого (НЗ) контакта.
Переключение осуществляется нажатием синей кнопки (моностабильный контакт).
Светодиоды
Светодиоды красного и зелёного цвета можно настроить посредством внешней логики на индикацию состояния выключателя.
Диапазон напряжений: 24 В пост. тока ± 15 %
Декоративные заглушки винтов
Технополимер, серо-чёрный цвет, матовая отделка. Поставляется в собранном виде, снимается при помощи отвёртки.
Защита IP
Класс защиты IP 65, в соответствии с EN 60529.
Стандартные исполнения
Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.
- EBR-SWM-B-C: оцинкованный разъём с 8 полюсами, задний выход.
- EBR-SWM-L-C: разъём из оцинкованной стали с 8 полюсами, боковой выход слева.
- EBR-SWM-R-C: разъём из оцинкованной стали с 8 полюсами, боковой выход справа.
8-полюсный кабель UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517.
- EBR-SWM-B-F2.5: 8-полюсный кабель, длина 2,5 м, задний выход.
- EBR-SWM-B-F5: 8-полюсный кабель, длина 5 м, задний выход.
- EBR-SWM-L-F2.5: 8-полюсный кабель, длина 2,5 м, боковой выход слева.
- EBR-SWM-L-F5: 8-полюсный кабель, длина 5 м, боковой выход слева.
- EBR-SWM-R-F2.5: 8-полюсный кабель, длина 2,5 м, боковой выход справа.
- EBR-SWM-R-F5: 8-полюсный кабель, длина 5 м, боковой выход справа.
Общая информация
Особенности и области применения
Эти ручки обычно устанавливаются на дверях или защитных ограждениях машин.
Посредством внешней логики светодиоды можно настроить на индикацию конкретного состояния кнопки. Пример: при работающей машине загорается красный свет, а зелёный гаснет. Оператор, нажимая на кнопку, запрашивает доступ к защищённой области: в этом случае загорается зелёный свет, а красный гаснет.
Механический срок службы кнопки составляет 1 x 106 циклов.
Изделие произведено в соответствии со стандартами EN60947-1:2007: +A1:2021+A2:2014 EN 60947-5-1:2017, а маркировка CE является видимой с одой стороны ручки.

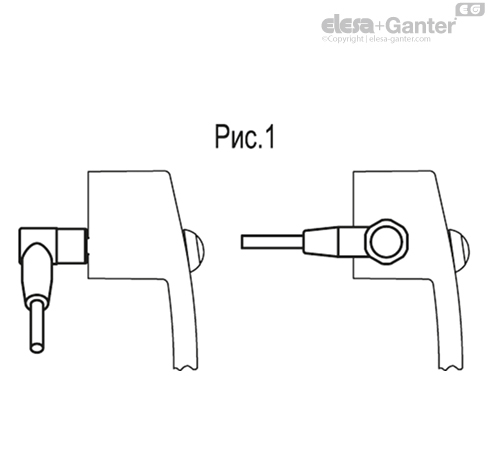

В случае использования удлинителя с угловым разъемом, направление выхода кабеля показано на рис.1.
Ручка EBR-SWM может быть собрана с нейтральной ручкой EBR.
Технические данные
Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
| Электрические характеристики | |||
| Нагрузка | Напряжение | Ток | Макс. количество циклов |
| Резистивная | 28 В пост. тока | 4 A | 25000 |
| Резистивная | 115 В перемен. тока, 60 Гц | 1 A | 25000 |
| Индуктивная нагрузка | 28 В пост. тока | 2 A | 25000 |
| DWV | 1050 Vrms | - | - |
| Логический уровень | 5 В пост. тока | 10 мА | 1 x 106 |
| Условный ток короткого замыкания: 1000 A | |||
*Для варианта исполнения разъёма максимально допустимое напряжение составляет 24 В, а максимально допустимый ток – 2 А.
