Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, сертифицированный, самозатухающий UL-94 V0, чёрный цвет.
Моностабильный электровыключатель с кнопкой
Устройство состоит из нормально разомкнутого (НР) контакта и нормально замкнутого (НЗ) контакта.
Переключение осуществляется нажатием синей кнопки (моностабильный контакт).
Светодиоды
Светодиоды красного и зелёного цвета можно настроить посредством внешней логики на индикацию состояния выключателя.
Диапазон напряжений: 24 В пост. тока ± 15 %
Декоративные заглушки винтов
Технополимер, серо-чёрный цвет, матовая отделка. Поставляется в собранном виде, снимается при помощи отвёртки.
Защита IP
Класс защиты IP 65, в соответствии с EN 60529.
Стандартные исполнения
Сквозные отверстия для винтов с цилиндрической головкой с шестигранным гнездом.
- EBR-SWM-B-C: оцинкованный разъём с 8 полюсами, задний выход.
- EBR-SWM-L-C: разъём из оцинкованной стали с 8 полюсами, боковой выход слева.
- EBR-SWM-R-C: разъём из оцинкованной стали с 8 полюсами, боковой выход справа.
8-полюсный кабель UL: AWG22 RAL9005 PVC UL AWM Style 1569/2517.
- EBR-SWM-B-F2.5: 8-полюсный кабель, длина 2,5 м, задний выход.
- EBR-SWM-B-F5: 8-полюсный кабель, длина 5 м, задний выход.
- EBR-SWM-L-F2.5: 8-полюсный кабель, длина 2,5 м, боковой выход слева.
- EBR-SWM-L-F5: 8-полюсный кабель, длина 5 м, боковой выход слева.

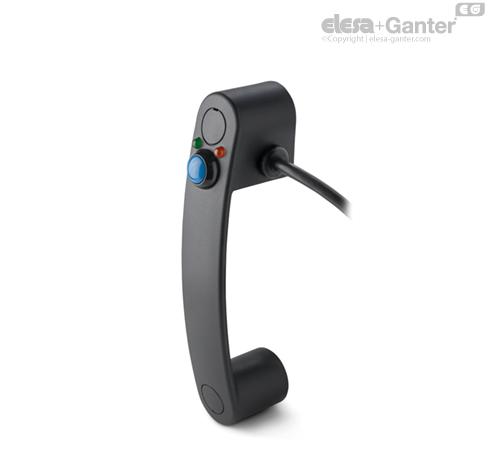

- EBR-SWM-R-F2.5: 8-полюсный кабель, длина 2,5 м, боковой выход справа.
- EBR-SWM-R-F5: 8-полюсный кабель, длина 5 м, боковой выход справа.
Общая информация
Особенности и области применения
Эти ручки обычно устанавливаются на дверях или защитных ограждениях машин.
Посредством внешней логики светодиоды можно настроить на индикацию конкретного состояния кнопки. Пример: при работающей машине загорается красный свет, а зелёный гаснет. Оператор, нажимая на кнопку, запрашивает доступ к защищённой области: в этом случае загорается зелёный свет, а красный гаснет.
Механический срок службы кнопки составляет 1 x 106 циклов.
Изделие произведено в соответствии со стандартами EN60947-1:2007: +A1:2021+A2:2014 EN 60947-5-1:2017, а маркировка CE является видимой с одой стороны ручки.
В случае использования удлинителя с угловым разъемом, направление выхода кабеля показано на рис.1.
Ручка EBR-SWM может быть собрана с нейтральной ручкой EBR.
Технические данные
Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.
| Электрические характеристики |
| Нагрузка | Напряжение | Ток | Макс. количество циклов |
| Резистивная | 28 В пост. тока | 4 A | 25000 |
| Резистивная | 115 В перемен. тока, 60 Гц | 1 A | 25000 |
| Индуктивная нагрузка | 28 В пост. тока | 2 A | 25000 |
| DWV | 1050 Vrms | - | - |
| Логический уровень | 5 В пост. тока | 10 мА | 1 x 106 |
| Условный ток короткого замыкания: 1000 A |
*Для варианта исполнения разъёма максимально допустимое напряжение составляет 24 В, а максимально допустимый ток – 2 А.
Аксессуары
Аксессуары по запросу
FC-M12x1: расширения с 8-полюсным осевым гнездовым разъемом M12.
