Основные характеристики
Зажим
Армированный стекловолокном технополимер на основе полиамида (PA), чёрный цвет RAL 9005 (C9) или серый цвет RAL 7040 (C33), стойкий к УФ-лучам, матовая отделка.
Винты и гайки
Винт с цилиндрической головкой и шестиугольным гнездом из нержавеющей стали марки AISI 304 с противозадирным покрытием.
Контргайки из нержавеющей стали марки AISI 304.
Комплект поставки: два винта и две гайки для втулок типа TCC-TP-E и TCC-TP-S, один винт и одна гайка для втулки типа TCC-TP-I
Стандартные исполнения

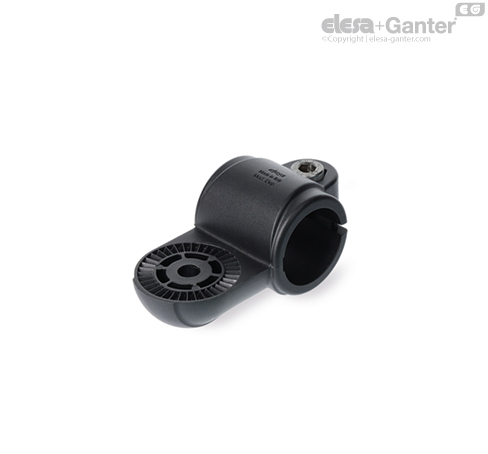

- TCC-TP-I: внутренние зубцы.
Общая информация
Особенности
Два зажима: один с внешними зубцами и один с внутренними зубцами или два без зубцов. Могут быть присоединены для образования шарнирного соединения.
Установочный угол соединений, состоящих из зажимов с внешними/внутренними зубцами (36 зубцов), составляет 10°.

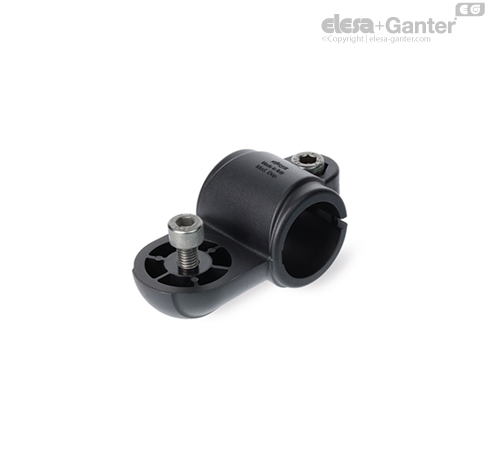

Соединения, состоящие из зажимов без зубцов, могут быть установлены под любым углом.
Зажимы для трубок диаметром 30 ± 0,2 мм.
Для подсоединения трубок меньшего диаметра можно использовать переходную втулку TCC-A (заказывается отдельно).
«S»-образные ручки с накаткой могут быть заменены комплектом TCC-KS.
Технические данные
Показатели сопротивления, представленные в таблице, были получены в результате лабораторных исследований, проводимых при температуре окружающей среды с затянутыми болтами с рекомендуемый крутящим моментом «C#».
