Характеристики
Типы
- Тип SA: упорный штифт из стали, без уплотнения
- Тип KA: упорный штифт из пластика, без уплотнения
- Тип SB: упорный штифт из стали, с уплотнением

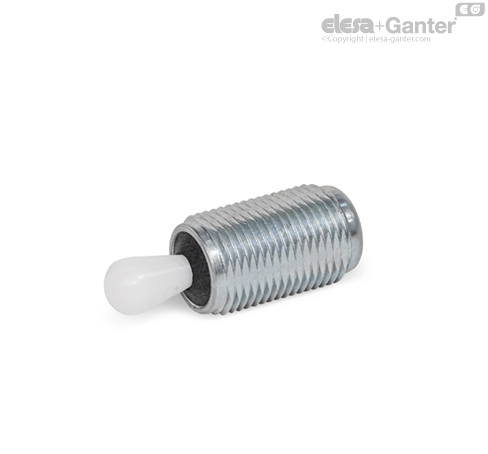

- Тип KB: упорный штифт из пластика, с уплотнением
Корпус
Сталь
Оцинкованная, воронёная пассивированная
Упорный штифт
- Оцинкованная, воронёная пассивированная
- Пластик, полиацеталь (POM) для KA / KB
Пружина
- Светильник боковой силы тяги
- Нержавеющая сталь AISI 301
- Средняя сила боковой тяги
- Пружинная сталь с чернением
- Пружинная сталь с цинковым покрытием, синяя пассивация
Уплотнение
Хлоропреновый каучук (CR)
Информация
Боковые упорные штифты GN 713 являются универсальными и практичными элементами для удержания, расположения и зажима заготовок.
Они исключают дорогостоящие альтернативы, являются компактными и простыми в установке. Высота выступающей части упорного штифта может регулироваться с помощью резьбового корпуса.
В наличии имеется подходящий инструмент для простого монтажа GN 713.1 (см. таблицу).
Технические и монтажные инструкции GN 713 | GN 714 | GN 715
Положение монтажного отверстия обусловлено длиной заготовки lm плюс смещение отверстия m. Расчёт представлен ниже:
w = максимальный диапазон перемещения упорного штифта
t = высота заготовки
m = смещение отверстия
Случай 1.
Высота заготовки t больше высоты конуса l3
m = d1/2 - w/2
Случай 2.
Высота заготовки t больше высоты конуса l3
m = d1/2 - (l3-t) x 0,123
Если положение монтажного отверстия определено в соответствии с указаниями, полное перемещение бокового упорного штифта будет соответствовать допуску заготовки.
В случае 1 боковая прижимная сила объединяется с направленным вниз вытягиванием, что прижимает заготовку к контактной поверхности.
Для монтажа рекомендуется использование монтажного инструмента GN 715.1 или GN 713.1.
Эксцентриковые втулки GN 715.2 являются вспомогательным монтажным приспособлением для боковых упорных штифтов GN 714 / GN 715. Они обеспечивают регулировку боковых упорных штифтов для получения наилучшего положения зажима, например, для приведения в соответствие бóльших допустимых отклонений заготовки.
