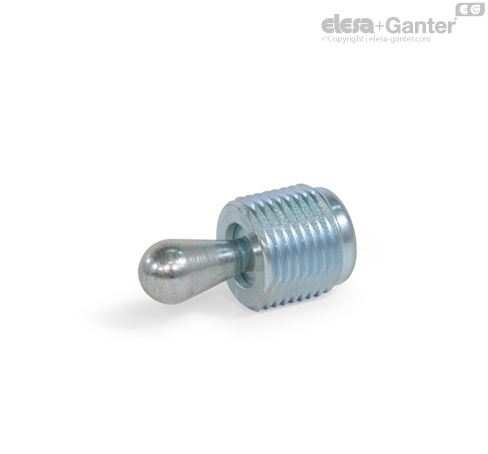

GN 713-SA Боковые упорные штифты упорный штифт из стали, без уплотнения

Боковые упорные штифты GN 713 являются универсальными и практичными элементами для удержания, расположения и зажима заготовок.

Они исключают дорогостоящие альтернативы, являются компактными и простыми в установке. Высота выступающей части упорного штифта может регулироваться с помощью резьбового корпуса.

В наличии имеется подходящий инструмент для простого монтажа GN 713.1 (см. таблицу).

Положение монтажного отверстия обусловлено длиной заготовки l_m плюс смещение отверстия m. Расчёт представлен ниже:

w = максимальный диапазон перемещения упорного штифта

t = высота заготовки

m = смещение отверстия

Случай 1.

Высота заготовки t больше высоты конуса l₃

m = d₁/2 - w/2

Случай 2.

Высота заготовки t больше высоты конуса l₃

m = d₁/2 - (l₃-t) x 0,123

Если положение монтажного отверстия определено в соответствии с указаниями, полное перемещение бокового упорного штифта будет соответствовать допуску заготовки.

В случае 1 боковая прижимная сила объединяется с направленным вниз вытягиванием, что прижимает заготовку к контактной поверхности.

Для монтажа рекомендуется использование монтажного инструмента GN 715.1 или GN 713.1.

Эксцентриковые втулки GN 715.2 являются вспомогательным монтажным приспособлением для боковых упорных штифтов GN 714 / GN 715. Они обеспечивают регулировку боковых упорных штифтов для получения наилучшего положения зажима, например, для приведения в соответствие бóльших допустимых отклонений заготовки.
