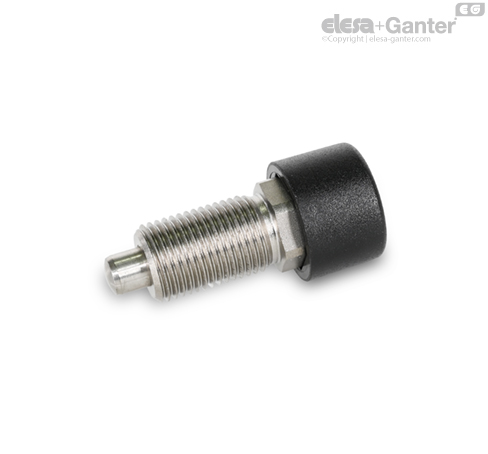

GN 514 Пружинные стопоры Нержавеющая сталь

Пружинные стопоры GN 514 имеют кардиоидный изогнутый механизм, основанный на принципе авторучки. Они обеспечивают крайне эргономичную работу, требующую всего лишь повторного нажатия кнопки. Благодаря своему принципу работы они идеально подходят для использования в условиях плотного прилегания и при необходимости гарантируют защиту от неправильного применения.

Сначала штифт фиксатора переводится нажатием кнопки в вытянутое положение. В данном положении кардиоидный изогнутый механизм автоматически задействуется для фиксации детали. Повторное нажатие кнопки осуществляет разблокировку механизма, поскольку штифт фиксатора оттягивается автоматически под действием пружины после отпускания кнопки. Штифт фиксатора не должен подвергаться никаким осевым силам и должен легко перемещаться.

Благодаря использованию нержавеющей стали марки A4 такие изделия подходят для применения в особо агрессивных средах.

• Разновидности стопорных штифтов

• Информация по максимально допустимой нагрузке

• Основные допуски по стандартам ISO

• Характеристики пластика

• Характеристики нержавеющей стали

1. В вытянутом положении штифт фиксатора выступает на расстояние l₁ и блокируется.

2. Поворотная ручка нажимается при расстоянии w₁, тем самым происходит разблокировка штифта фиксатора.

3. Затем штифт фиксатора втягивается под действие пружины сжатия и удерживается во втянутом положении.

4. Поворотная ручка нажимается при расстоянии w₂, тем самым происходит повторная блокировка в вытянутом положении после отпускания.
