GN 514
GN 514
Пружинные стопоры
78711-R,20
78710-R,10
78712-R,50
илиGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Тип A: с пластиковой ручкой, без контргайки
Тип AK: с пластиковой ручкой, с контргайкой
Тип AN: ручкой из нержавеющей стали, без контргайки
Тип AKN: ручкой из нержавеющей стали, с контргайкой
Сталь
Чернёная
Азотированная сталь
Нержавеющая сталь AISI 301
Нержавеющая сталь AISI 316 A4
Нержавеющая сталь AISI 316
корпус закалённый
Нержавеющая сталь 316Ti
Поворотная ручка (Тип A / AK)
Пластик (полиамид PA)
Поворотная ручка (Тип AN / AKN)
Нержавеющая сталь AISI 316
не съёмная
Пружинные стопоры GN 514 имеют кардиоидный изогнутый механизм, основанный на принципе авторучки. Они обеспечивают крайне эргономичную работу, требующую всего лишь повторного нажатия кнопки. Благодаря своему принципу работы они идеально подходят для использования в условиях плотного прилегания и при необходимости гарантируют защиту от неправильного применения.
Сначала штифт фиксатора переводится нажатием кнопки в вытянутое положение. В данном положении кардиоидный изогнутый механизм автоматически задействуется для фиксации детали. Повторное нажатие кнопки осуществляет разблокировку механизма, поскольку штифт фиксатора оттягивается автоматически под действием пружины после отпускания кнопки. Штифт фиксатора не должен подвергаться никаким осевым силам и должен легко перемещаться.
Благодаря использованию нержавеющей стали марки A4 такие изделия подходят для применения в особо агрессивных средах.

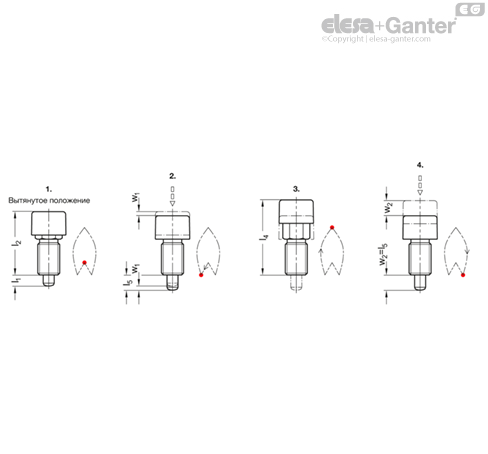

1. В вытянутом положении штифт фиксатора выступает на расстояние l1 и блокируется.
2. Поворотная ручка нажимается при расстоянии w1, тем самым происходит разблокировка штифта фиксатора.
3. Затем штифт фиксатора втягивается под действие пружины сжатия и удерживается во втянутом положении.
4. Поворотная ручка нажимается при расстоянии w2, тем самым происходит повторная блокировка в вытянутом положении после отпускания.
