Основные характеристики
Корпус с резьбой
СУПЕР-Технополимер на основе полиамида (PA), армированный стекловолокном.
Штифт
Закаленная сталь с чёрной оксидной плёнкой или нержавеющая сталь AISI 303.
Рекомендуемый допуск для соответствия отверстию = H7.
Поворотная ручка
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
пружина
Нержавеющая сталь AISI 302.
Контргайка
- NTT: специальный СУПЕР-технополимер на основе полиамида (PA), армированный стекловолокном.
Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).
Стандартные исполнения
- PMT.110-A: плунжер из стали с черной оксидной пленкой, без контргайки.

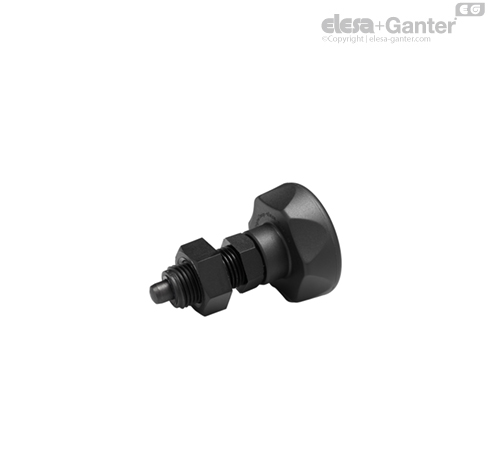

- PMT.110-AK:плунжер из стали с черной оксидной пленкой, с контргайкой (поставляется в разобранном виде).
- PMT.110-SST-A: плунжер из нержавеющей стали AISI 303, с контргайкой, не магнитный.
- PMT.110-SST-AK: плунжер из нержавеющей стали AISI 303, с контргайкой (поставляется в разобранном виде), не магнитный.
Инструкции по монтажу
Инструкции по монтажу
Убедитесь в отсутствии осадков от обработки в резьбовом отверстии для затяжки стопорного штифта PMT.110 (см рис. 1). Не делайте никаких скосов в отверстии (см рис. 2).
Продукт из СУПЕР-технополимера, основанный на технологии ELESA, размеры резьбового корпуса и штифта соответствуют размерам рычажных фиксаторов GN 612 по согласованию с компанией Otto Ganter GmbH Co. KG.
Тип ручки ELK: оригинальный дизайн ELESA.
