Характеристики
Тип
Тип BL: прихват горизонтальный
- химически никелированный NC
политетрафторэтилен (ПТФЭ), зелёный цвет FG
Информация
Максимальный зажимной момент механических зажимов GN 864 возникает после достижения прихватом конца его хода. По этой причине рабочий ход должен быть максимальным.

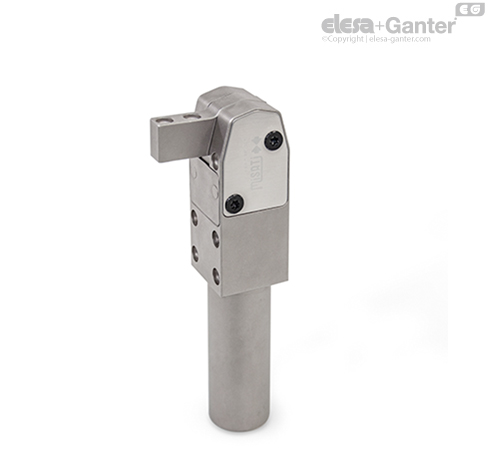

Тип FG отличается антиадгезионным покрытием из политетрафторэтилена (ПТФЭ), защищающим от сварочных брызг и коррозии. С защитными крышками GN 864.1 натяжной механизм может быть дополнительно защищён от проникновения грязи.
Принцип действия механизма мёртвой точки
Данные пневматические силовые зажимы (патент MISATI) используются для зажима, удержания, фиксации и размещения заготовок в зажимах и в системах транспортировки.
Важными преимуществами данных силовых зажимов являются:
- сниженный расход воздуха,
На чертежах, представленных здесь, даётся пояснение принципа действия механизма мёртвой точки.
Поршни с диаметрами 20, 32, 40 и 50 мм обеспечивают зажимную силу от 60 Н·м до 475 Н·м, что приводит к образованию зажимных сил, которые намного превышают силы силовых зажимов конкурентов.
Силовые зажимы разработаны и сконфигурированы для обеспечения увеличенного срока службы. Функциональные испытания доказали, что даже после 20 миллионов циклов они все еще были в рабочем состоянии.
Дополнительные преимущества:
- Зажим кинематически разработан таким образом, чтобы обеспечивалось самоудержание (удерживающая сила FH) в зажатом положении (зажимная сила FS) после прохождения мёртвой точки благодаря невозможности двигаться в обратном направлении.
- Последовательность прямого хода прихвата быстрая, но конечное фиксирующее действие медленное, и в результате пневматическое демпфирование обычно не требуется. Однако по запросу демпфирование может быть обеспечено при перемещении больших масс.
- Крепежный механизм оборудован игольчатыми подшипниками, которые обеспечивают оптимальные зажимные силы и пониженный износ.
- Стальной цилиндр с интегрированным крепежным механизмом в одном устройстве. Это обеспечивает высокую устойчивость для этих небольших устройств, которые имеют широкий спектр применения. Размещение воздухопровода на нижней части также дает ряд других преимуществ.
- Зажимной механизм GN 864 также накрывается кожухом для защиты от попадания грязи и других материалов, которые могут создавать помехи для надлежащего функционирования зажимов (например, при сварке!).
