Основные характеристики
Материал
Технополимер на основе полиамида (ПА) с добавкой дисульфида молибдена.
Стандартные исполнения
Алюминиевая втулка

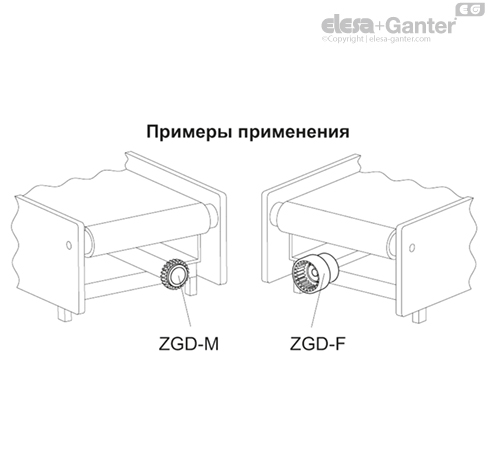

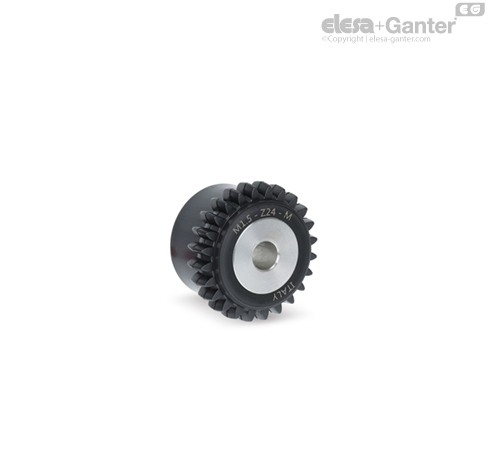

- ZGD-M: полумуфта с внешними зубцами.
- ZGD-F: полумуфта с внутренними зубцами.
Общая информация
Особенности и области применения
Зубчатые соединения используются для соединения вращающихся валов.
С их помощью можно выполнять посадки с натягом между валами, а также компенсировать радиальные, осевые и угловые смещения, обеспечивая при этом малый вес и малую инерцию. Значения смещения и крутящего момента, указанные в таблице, гарантированы в диапазоне от 0 до 150 об/мин. Значения могут варьироваться в зависимости от температуры, исполнения муфты и продолжительности непрерывной работы.
Полумуфты с внешними и внутренними зубцами должны использоваться в комплекте и могут соединяться только в том случае, если их элементы конструкции и количество зубцов одинаковы.
Для механической обработки шпоночных пазов рекомендуется брать соединения со стороны втулки.
