Характеристики
- Тип A: со стрелкой
- Тип B: нейтральный, без стрелки или шкалы

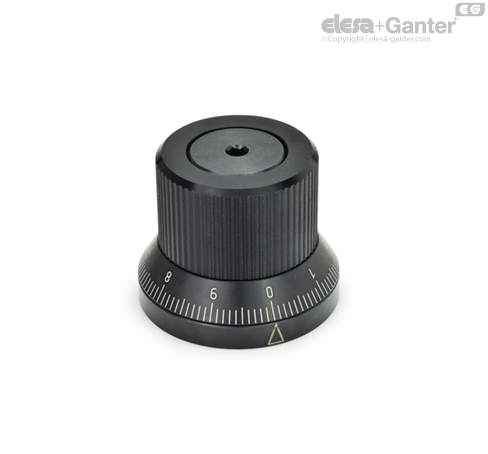

- Тип S: со стандартной шкалой 0...9, 100 делений
- Тип KS: с индивидуальной шкалой
Соединительная деталь / втулка
Сталь
закалённая отшлифованная сталь
Кольцевая шкала / поворотная ручка
Алюминий
- чёрный цвет, анодированный
- Шкала / стрелка для типа A / S / KS
- Центрированный между двумя монтажными отверстиями
Информация
С этой регулируемой ручкой GN 700 вал можно бесконечно регулировать в обоих направлениях. Механизм торможения отката с макс. нагрузкой 15 Н·м обеспечивает надёжную фиксацию вала в любом положении.
Этот механизм предотвращает любое неуправляемое движение вала. Блокирующее действие – это защитная характеристика предотвращения нежелательных изменений регулировок, вызванных люфтом и вибрацией.
Шкала и стрелка на ручках управления являются несмываемыми и удобочитаемыми, поскольку выгравированные цветные цифры на алюминии контрастируют с чёрной анодированной поверхностью.
Помимо стандартной шкалы (тип S), ручка управления может поставляться с любой другой шкалой (тип KS).
Для ознакомления с дизайном, положением и последовательностью нумерации см. схему для кольцевых шкал в бланке заказа «Как заказать градуировку» .
Описание
Механизм торможения отката, который работает по принципу двунаправленного свободного хода и на антиреверсивной основе, позволяет передачу движения в обоих направлениях без люфта. Регулируемая ручка не подходит для применения на машинах или оборудовании, которые подвергаются вибрациям.
Втулка крепится с помощью шпонки и шпоночного паза к вращающемуся валу.
Установочное кольцо остаётся неподвижным и размещённым по центру благодаря втулке и двум прижимным роликам, закреплённым к раме машины или корпусу тремя винтами.
Поворотная ручка с накатанным цилиндром поддерживается при помощи втулки.
Кольцевая шкала жёстко закреплена на втулке и ведомом валу с помощью двух винтов с потайной головкой.
При изменении расположения ручки один из пальцевых штифтов в зависимости от направления вращения выталкивает прижимной ролик к пружине в положение холостого хода, которая освобождает втулку и вал для свободного вращения.
Второй пальцевой штифт на противоположной стороне уменьшает движение его прижимного ролика и одновременно обеспечивает жёсткий захват и движение вперёд втулки, в то время как первый прижимной ролик остаётся в положении холостого хода.
При отпускании ручки пружина будет выталкивать прижимной ролик обратно в положение захвата, таким образом вновь соединяя втулку с неподвижной секцией.
Кольцевая шкала жёстко соединяется с втулкой, и любая повторная регулировка вала может быть точно проконтролирована.
Такая ручка с плавной регулировкой не подходит для случаев, когда регулируемый вал движется впереди точки регулировки. Механизм против мёртвого хода (холостого движения) в данной ручке не может быть использован в качестве опоры для ведомого вала.
Указания по установке
Надёжное функционирование может быть обеспечено только в том случае, если вал машины будет установлен точно под прямым углом относительно контактной поверхности неподвижной части.
