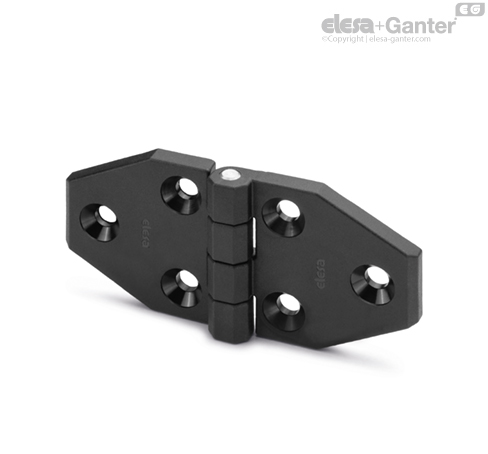

CFM-TR-A Петли Крылья петли одинакового размера

Угол поворота (приблизительное значение)

Макс. 270° (-90° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).

Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.

Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.



Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИЕ	РАДИАЛЬНОЕ НАПРЯЖЕНИЕ	НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Описание	Макс. допустимая статическая нагрузка Sa [N]	Макс. допустимая статическая нагрузка Sr [N]	Макс. допустимая статическая нагрузка S90 [N]
CFM-TR-A.40-SH-5	1800	2000	1400
CFM-TR-A.50-SH-6	2700	3300	2200
CFM-TR-A.60-SH-6	3700	4200	3000
CFM-TR-B.40-SH-5	1500	1800	1200
CFM-TR-B.50-SH-6	2100	3000	1500
CFM-TR-B.60-SH-6	2800	3800	2300

Максимальная статическая нагрузка — величина, при превышении которой материал может разрушиться и петля перестанет исправно работать. Очевидно, что к данному значению должен быть применен соответствующий коэффициент в зависимости от значения и уровня безопасности конкретного применения.
