Ölçeklendirme takımları

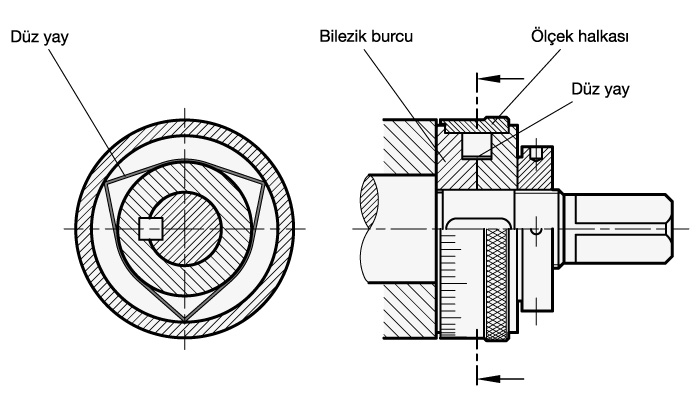

Montaj ve kurulum örneği

Tam bir ölçek takımı aşağıdakilerden oluşur:

1 Ölçeklendirme halkası2 Bilezik burçları3 Düz yay
GN 264-30GN 268-24-K12GN 374-0,3-10
GN 264-40GN 268-32-K12GN 374-0,4-10
GN 264-40GN 268-32-K14GN 374-0,4-10
GN 264-40GN 268-32-K16GN 374-0,4-10
GN 264-60GN 268-50-K12GN 374-0,6-10
GN 264-60GN 268-50-K16GN 374-0,6-10
GN 264-60GN 268-50-K20GN 374-0,6-10
GN 264-60GN 268-50-K28GN 374-0,6-10
GN 264-80GN 268-60-K12GN 374-0,8-10
GN 264-80GN 268-60-K14GN 374-0,8-10
GN 264-80GN 268-60-K16GN 374-0,8-10
GN 264-80GN 268-60-K22GN 374-0,8-10

Bilgi

Ölçek takımı, dingiller ile ayarlanabilen tüm makine bileşenlerinin hassas ayarlanması için kullanılır.Bütün parçalar çelikten imal edilmiştir. Düz yaylar, ölçek halkası ve mil veya yaka burçları arasında mükemmel ve neredeyse hiç olmayan bir bağlantı vardır. Mil ayarlandığında, mil dururken halkanın ayar opsiyonlarını bozmadan terazi halkasının güvenli bir şekilde sürülmesini sağlarlar.Ölçek takımına ait parçalar ayrı olarak sipariş edilmelidir.
