Tespit mıknatısları / Ham mıknatıslar
Uygulama
Mıknatıslar görevleri daha kolay, daha etkili ve daha güvenilir şekilde çözmeye yardımcı olan basit parçalardır.
Örneğin sıkıştırma için delik açmaya izin verilmiyorsa ve böylece aşınmaya karşı koruma katmanlarına hasar vermiyorsa, güçlendirilmiş/portatif kurulum isteniyorsa veya sadece geçici bir sabitleme gerekiyorsa bu ürün grubu uygun mıknatısların geniş çeşitliliğini sunar.
Tasarımlar
Şekil ve fonksiyon yönünden bir kavram sınıflandırmasına göre yedi farklı tipte mıknatıs mevcuttur:
Disk şeklinde veya çubuk şeklindeki tespit mıknatıslarının yanı sıra düğme tipi mıknatıslar ve U şeklinde mıknatıslar, tespit mıknatıslı vidalarla birlikte en geniş grubu oluştururlar. Tespit mıknatısı direkt bağlama için kullanılan parçalar taşır. Ham mıknatıslar genelde yapı uygulamasına-özel mıknatıs sistemlerine yardımcı olur.
Yapı
Düğme tip mıknatıslar/U şeklinde mıknatıslar ve ham mıknatıslardan ayrı olarak farklı mıknatıs sitemleri de kullanılabilir. Yapıları nedeniyle sadece bir manyetik temas yüzeyine sahiplerdir. Manyetik geri dönüş plakaları ile, tüm manyetik enerji çekici yüzey üzerinde yoğunlaşır ve ortamdaki herhangi bir magnetizaysonu önlemek adına manyetik alanın uzamsal etkisi sınırlandırılmıştır.
Mıknatısın malzemeleri
Çeşitli tasarımlarda, mazlemelerde mıknatıslar mevcuttur. Uygulamaya özel koşulları mümkün olabildiğince karşılamak için mıknatısın ilgili malzemelerinin en önemli özellikleri aşağıdaki tablo içerisinde verilmiştir.
Mıknatısın malzemelerinin karşılaştırması
* Mıknatısın boyutlarına bağlı olması nedeniyle maks. sıcaklık sadece kılavuz değer olarak kullanılır.
Yapışkan kuvvet
Şekillerine ve malzemelerine ek olarak, mıknatısların ulaşılabilir mevcut yapışkan kuvveti çeşitli diğer faktörlere de bağlıdır.
Etkileyen faktörler

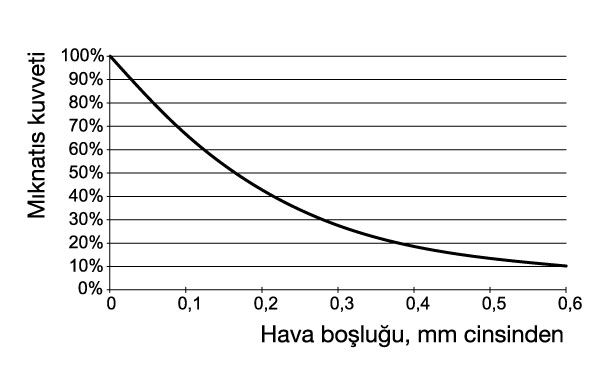

- Hava boşluğu
İş parçası ve mıknatıs arasında manyetik olarak geçirgen olan hava boşluğu veya malzemeler manyetik akım üzerinde yalıtıcı bir etkiye sahiptir. Mesafeye bağlı olarak yapışkan kuvvet azaltılır.

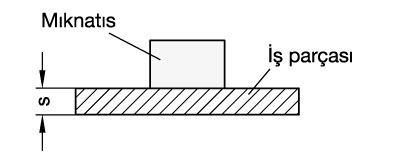

- İş parçası kalınlığı
İş parçasının minimum kalınlığı manyetik akımı ve buna bağlı olarak yapışkan kuvveti kısıtlamayacak şekilde sağlanmalıdır.

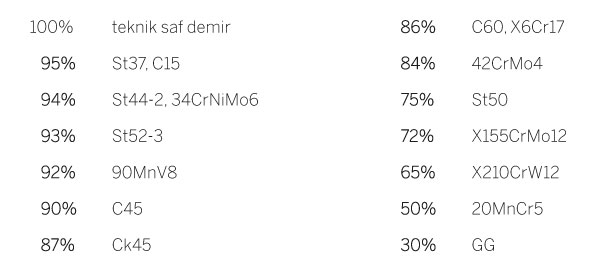

- Malzeme
Düşük oranda karbona ve alaşımlı malzemelere sahip çelik ve demir içeren malzemeler manyetik akımı arttırır. Aynı şekilde, daha güçlü yapışkan kuvvetlere izin veren sertleştirilmemiş iş parçaları manyetik akımı daha iyi iletir.

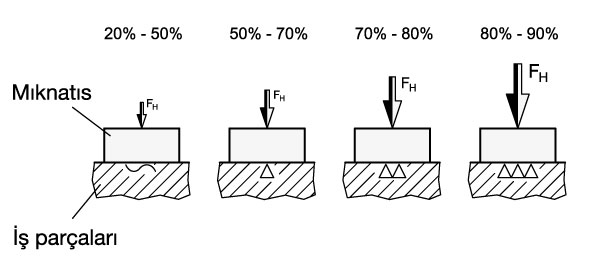

- İş parçası yüzeyi
Aşırı sertlik veya eşitsizlik de bir hava boşluğu ile aynı etkiye sahiptir. Yapışkan kuvveti azaltırlar.

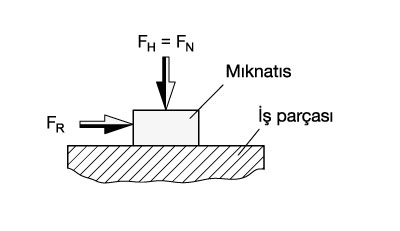

- Yer değiştirme kuvveti
Yer değiştirme kuvveti sürtünme kuvvetine karşılık gelir ve mıknatıs ile iş parçası arasındaki sürtünme katsayısına ve ayrıca mıknatısın yapışkan kuvvetine bağlıdır.
Yüksek sürtünme katsayıları sayesinde, lastikle kaplanmış mıknatıs sistemleri yüksek derecede yer değiştirme kuvvetine sahiptir.
Oda sıcaklığında,düşük karbonlu çelik iş parçaları ve 10 mm minimum kalınlık ile mıknatısların dikey olarak “çekmesi” ve tamamen teması ile erişilen tablolarda belirtilen nominal yapışkan kuvvetler minimum değerler standartındadır.
-
