3. Pozitif sürücü indikatörleri

Analog ve dijital-analog okumalı pozitif tahrik göstergeleri

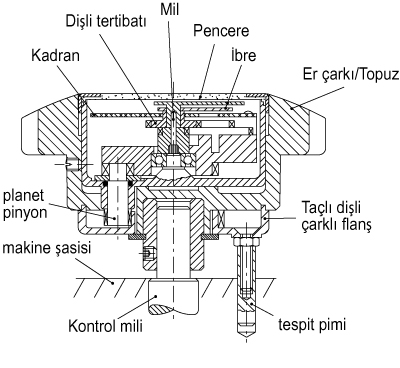

Herhangi bir pozisyondaki kontrol dingilleri üzerinde kullanım için uygundur. Hareket, kapalı bir kutu içerisinde kalır (şekil 1). Göstergeyi içeren el çarkı/topuz, kontrol dingiline bağlanır. El çarkı/topuzun arkasında, dahili taçlı dişli çarkı (gizli) olan bir flanş, bir tespit pimi aracılığıyla makine çerçevesine takılıdır. Bu şekilde, el çarkının dönüşü sırasında flanş makine ile bütünleşir. El çarkının dönüşü, uydu dişlinin dönerek gösterge kutusunun içerisindeki hareketi bu şekilde aktarmasını sağlar. Daha sonra dönüş, bir dişli tertibatı vasıtasıyla her iki ibreye aktarılırken, tespit pimi ile makine çerçevesine bağlı olması sayesinde bölmeli kadran sabit kalır.
