Gerekli temel veri

  • parazit frekansı: çalışan bir makinenin oluşturduğu parazit vibrasyonun sıklığı. Genel olarak, motorun [Hz=r.p.m./60] dönme sayısı ile elde edilir;
  • her bir titreşim söndürme parçasına uygulanan yük [N];
  • gerekli izolasyon derecesi [%];
  • yük [mm] altındaki titreşim söndürme parçasının bükülmezlik değeri;
  • Bükülmezlik [N/mm]; başka bir ifade ile titreşim söndürme parçasına uygulanan yük, 1,0 mm bükülme değeri üretir.

Titreşim söndürme parçası nasıl seçilir

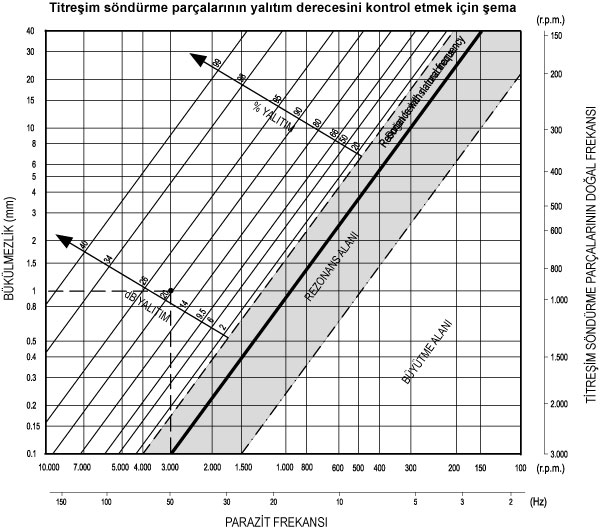

  • izolasyon derecesini kontrol etmeye yönelik şemada, parazit frekans değeri ile gerekli izolasyon derecesi (her izolasyon derecesi şemadaki bir çizgiye karşılık gelir) kesiştirilir ve mm cinsinden bükülme tanımlanır;
  • titreşim söndürme parçasına uyguanan yük, bükülme değerine bölünerek, titreşim söndürme parçasının gerekli bükülmezliği elde edilir;
  • elde edilen bükülmezlik, tabloda gösterilen bükülmezlik ile karşılaştırılır ve hesaplanana en yakın değeri (alt) temsil eden titreşim söndürme parçası seçilir.
  • Tabloda belirtilen bükülmezlik değerleri, maksimum yük değerlerini belirtir.
  • Her durumda tasarımcı, bu seçme kriteriyle seçilen parçanın gerekli uygulama için uygun olduğunu doğrulamalıdır. Bu amaçla, her madde için talep üzerine doğrusal olmayan yayılma (uygulanan yüke göre) grafikleri temin edilir.

Örnek

Kullanım koşulları:

  • parazit frekansı = 50 Hz (3,000 r.p.m.);
  • Her bir vibrasyon söndürme parçasına uygulanan yük 120 N;
  • %90 izolasyon gerekli;
  • Grafikte, 50 Hz parazit frekansı ve %90 izolasyon derecesi ile 1,0 mm'lik bükülme değeri elde edildiği gösterilmektedir;
  • Uygulanan yük, elde edilen bükülme değerine bölünerek gerekli bükülmezlik bulunur; 120/1.0= 120 N/mm;
  • Elde edilen bükülmezlik değeri (120 N/mm) tabloda verilen değerler ile karşılaştırılır;
  • Tip DVA.1 için tabloda belirtilen değerler kullanılması gereken titreşim söndürme parçasını göstermektedir DVA.1-25-20-M6-18-55.
