PFB | PRB Sıkıştırma etkili diş kilidi Poliamid yama kaplama /Poliamid tam kaplama

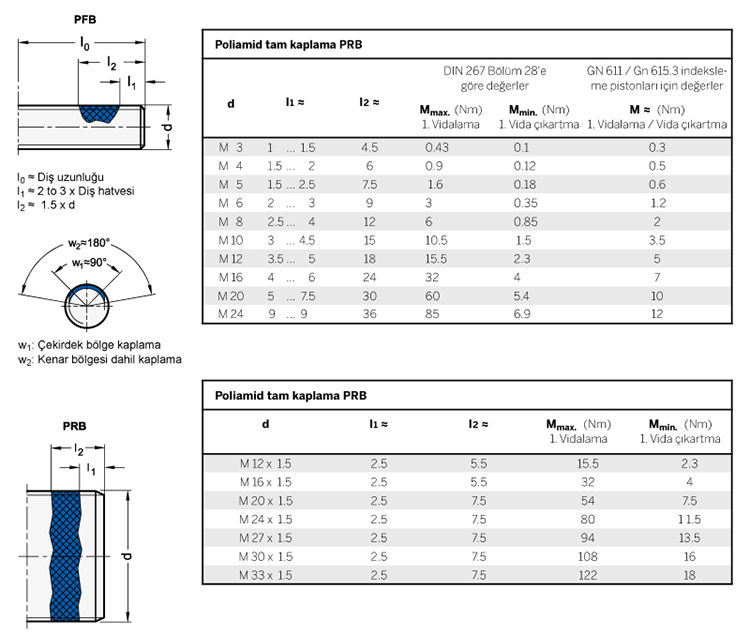

Tork değerleri, oda sıcaklığında bir somun dişi 6H ile ön yüklemesiz bir dişin testine dayanmaktadır. PFB ve diş uzunlukları için l0 Açıklama Özellikler Bilgi
Poliamid yama kaplaması PFB, bir somunun sıkılması sırasında bir sıkışma eylemi yaratan bir diş parçasına bir elastik plastik malzemenin (Poliamid) uygulandığı bir işlemdir. Kaplama ya bir yama ya da tam bir kaplama olarak üretilebilir. Cıvatalar ve somun dişlisi arasındaki eksenel oynama, poliamid tarafından alınır, böylece karşıt kaplanmamış diş kanatçıkları arasında maksimum yüzey basıncı sağlanır. Bu süreç gevşemeye ve çözülmeye karşı kendi kendine zarar verir. Sertleşme süresi gerekli değildir, diş teması anlık olarak esnektir. Poliamid yatağının tipik püskürtme kenarı bölgesi, kayma patlamasını önler.
– Yüksek diş kilitleme hareketi, sallanmaya dayanıklı. Cıvataları ayarlamak için mükemmel uygun.
– Kilitleme sistemi, standart parçanın tutuculu bir bileşenidir ve bu da ek bağlamanın takılmasını engeller.
– Sıcaklık dayanımı -60 °C'den 120 °C'ye kadar
– Gıda bölgeleri için onaylı
– Yüksek kimyasal stabilite
– Kullanım, örneğin yağla kirlenmiş dişli deliklerde de mümkündür
– Çoklu kullanım mümkündür, 5. çıkarma işleminden sonra sıkışma etkisi orijinal gücünün yaklaşık % 50'sidir.
Poliamid yama kaplama, GN 615.3 (bkz. sayfa 840) yaylı pistonlar için önerilir. Mavi kaplama tip K veya KN’yi; yeşil kaplama tip KS veya KSN’yi (yüksek yay yükü) gösterir. Poliamid tam kaplama, GN 252 ve GN 252.5 körleme tapaları (bkz. sayfa 1685) için kullanılabilir.
-
