BÖLMELER

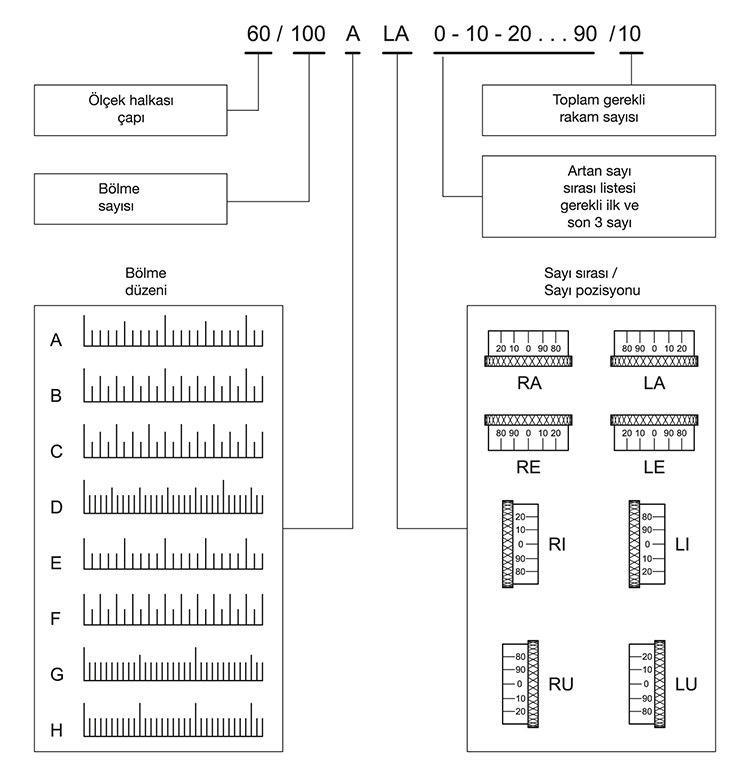

Bölmeler, kontrol topuzunun düz yüzeyine ve yüksek hassasiyetli, mükemmel okunurluğa sahip düz flanşlar üzerine lazer ile işlenebilir. Bölmeler işaret ve sayılardan oluşur, aşağıdaki şemada gösterildiği şekilde mevcuttur. Tüm bölmeler, topuzun boyutuna ve seçilen bölmenin tipine göre minimum miktarda mevcuttur. Bu miktarlar maliyet belirleme analizleri sırasında belirlenmiştir.
Bölmeler aşağıdaki parçalar üzerine işlenebilir:
- GN 164
- GN 726.1
- GN 726.2
- IZP.
- IZN.380
- F.N - F.K - F.GS
- GN 264
- GN 436.1
- GN 723.4
- GN 736.1
- GN 727
- GN 200
- GN 700
Diğer parçalar üzerinde bölmeler, özel bölmeler, semboller veya kişiselleştirme yaratmak için ELESA+GANTER satış departmanları ile irtibata geçiniz.
Sipariş örneği
GN 164 ölçeklendirme halkalı topuz üzerine bir bölme nasıl sipariş edilir
- 60 mm çaplı
- 100 işaret
- tip A bölme
- kesit/bölme konumu tip LA
- şekiller toplamda 10 sayı olacak şekilde 0’dan 90’a kadar işlenebilir.
Bilgi
Bölmelerdeki sayıların boyutu ve uzunluğu; bölme sayısına, sayı miktarına ve ölçeklendirme halkası çapına göre değişiklik gösterir.
-
