İndeksleme pistonlarının piston piminin kesme yükleri / eğilme yükleri için dayanımının hesaplanması
Kesme yükleri
İndeksleme pistonunun kılavuzu ile karşısındaki indeksleme deliği arasında çok küçük boşluk kaldığı sürece, yük net bir kesme hareketine indirgenebilir. Normalde durum böyle olmadığından, bir sonraki sayfada tercihen “eğilme” yükü değerlendirilmelidir. Kesme dayanımı için cıvatanın çekme dayanımının yaklaşık %80’i varsayılır. Bu yaklaşımla, çekme dayanımı Rm karşısında (yani indeksleme piminin kopması karşısında) hesaplama yapılır. Ancak, önceden var olan ve geriye kalan deformasyon, indeksleme pistonunun artık kullanılamayacağı anlamına gelir. İndeksleme pistonunun kalıcı ve doğru çalışması için, çekme dayanımı Rm yerine akma sınırı Re değerlendirilmelidir.

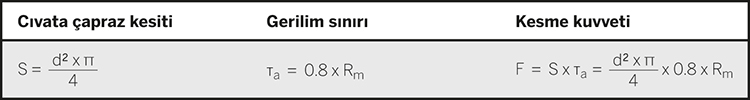

Hesaplama formülleri

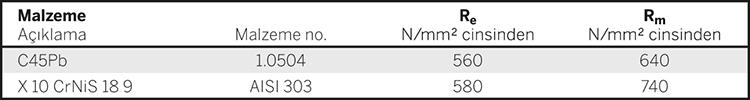

Malzeme özellikleri
Aşağıdaki tabloda gösterilen çekme dayanımı (Rm) ve akma veya yedek akma sınırı (Re / Rp 0.2), DIN 50125-B6-30 uyarınca gerilim örnekleri içeren gerilim testlerinde belirlenmiştir. Bu testler, burada verilen yük mukavemeti detayları için temel teşkil etmektedir.

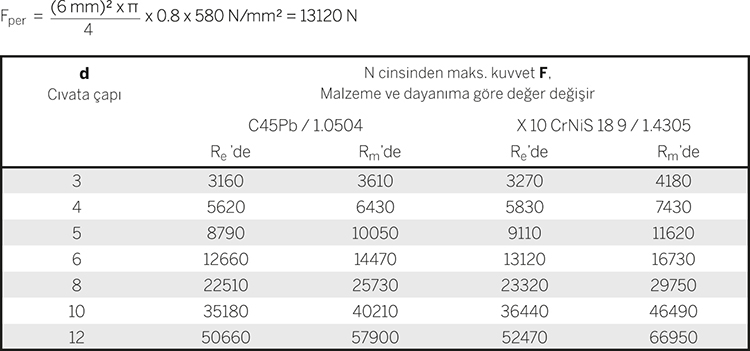

Hesaplama örnekleri, yük değerleri
Örnek:
Re = 580 N/mm2 akma sınırına sahip Paslanmaz Çelikten yapılmış 6 mm cıvata çaplı indeksleme pistonları, kalıcı deformasyona karşı hesaplama, maksimum izin verilebilir kesme gerilimi gerekli.
Güvenlik bilgisi
Prensipte, tasarımın yeterli güvenlik katsayısının da hesaba katılması gerekmektedir. Statik yük altında genel güvenlik katsayıları 1,2 ila 1,5 arasındadır; 1,8 ila 2,4’e çıkar ve 3 ila 4’e değişir.
Feragat:
Burada yer alan bilgi ve önerilerin bağlayıcılığı yoktur ve bilgi ve öneri verileceği yazılı olarak açıkça taahhüt edilmediği sürece hiçbir sorumluluk kabul edilmez. Tüm ürünler, çok amaçlı kullanıma yönelik standart elemanlardır ve kapsamlı standart testlere tabidir. Ürünün sizin uygulamalarınız için uygun olduğunu doğrulamak için kendi testlerinizi gerçekleştirmeniz gerekir. Bunun için sorumluluk kabul edilmez.
Eğilme yükleri
Kılavuz ile karşısındaki indeksleme deliği arasında bir boşluk I kaldığı sürece, yük bir taraftan sıkıştırılan eğilme çubuğuna indirgenebilir.
Bu yaklaşımla, hata durumu olarak indeksleme pistonunun bükülmesine karşı hesaplama yapılır.

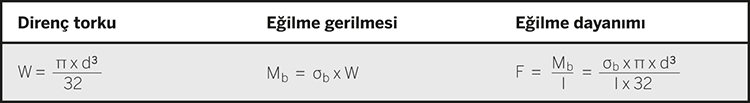

Hesaplama formülleri

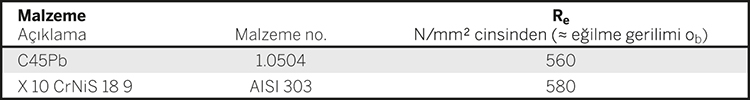

Malzeme özellikleri
Aşağıdaki tabloda gösterilen akma veya yedek akma sınırı (Re / Rp 0.2), DIN 50125-B6-30 uyarınca gerilim örnekleri içeren gerilim testlerinde belirlenmiştir. Bu testler, burada verilen yük mukavemeti detayları için temel teşkil etmektedir.

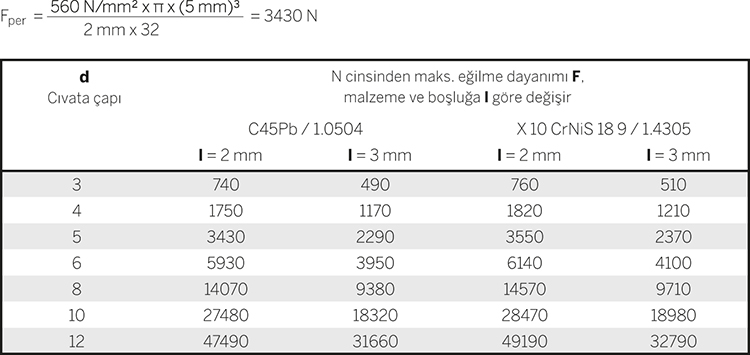

Hesaplama örnekleri, yük değerleri
Örnek:
Re = 560 N/mm2 akma sınırına sahip çelikten yapılmış 5 mm cıvata çaplı indeksleme pistonları, kalıcı deformasyona karşı hesaplama, maksimum izin verilebilir eğilme dayanımı gerekli:
Güvenlik bilgisi
Prensipte, tasarımın yeterli güvenlik katsayısının da hesaba katılması gerekmektedir. Statik yük altında genel güvenlik katsayıları 1,2 ila 1,5 arasındadır; 1,8 ila 2,4’e çıkar ve 3 ila 4’e değişir.
Feragat:
Burada yer alan bilgi ve önerilerin bağlayıcılığı yoktur ve bilgi ve öneri verileceği yazılı olarak açıkça taahhüt edilmediği sürece hiçbir sorumluluk kabul edilmez. Tüm ürünler, çok amaçlı kullanıma yönelik standart elemanlardır ve kapsamlı standart testlere tabidir. Ürünün sizin uygulamalarınız için uygun olduğunu doğrulamak için kendi testlerinizi gerçekleştirmeniz gerekir. Bunun için sorumluluk kabul edilmez.
