Doğrusal sürgüler

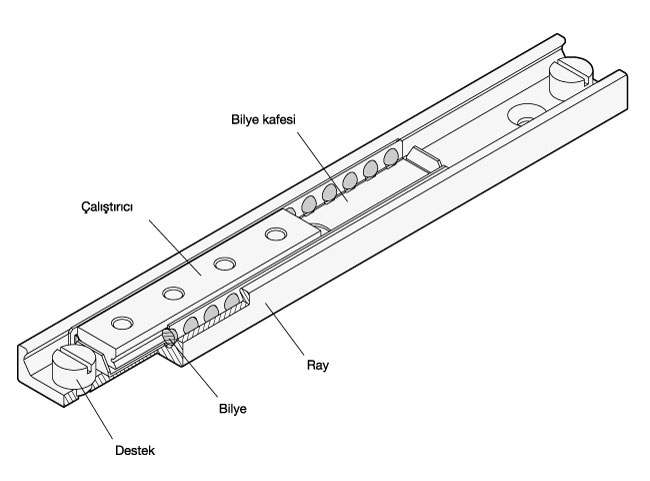

Tüm doğrusal sürgüler içerisinde bir çark hareket eden dış raydan oluşur. Sürtünme önleyici yataklar ray ve çark arasında uzanan bir bilye kafesi kullanılarak mesafesinde ve konumunda tutulur.
Ray ve çark; yük oranı, sessiz işlem ve kullanımlı hizmet ömrü açısından yüksek gerekliliklere sahip endüstriyel ortamlarda kullanımını sağlayan ısıl işlem uygulanabilir çelikten üretilmiştir.
Tüm tasarımlar h1 = 28, 35 ve 43 mm nominal ray boyutlarında mevcuttur ve ayrıca kişisel gereksinimler için uygun olan 130 mm’den 1970 mm’ye kadar standart aralığın ötesinde de temin edilebilir.
Doğrusal sürgüler, normalde ray ile çark arasında boşluksuz (örn. orta derecede öngermeli) eşleşme oluşturulacak şekilde ayarlanır. Rayların ve çarkların su kanalları endüklemeli sertleştirilmiştir, bu da sürtünme önleyici yataklarda düşük seviyede aşınma ve daha uzun kullanım ömrü ile sonuçlanır. Doğrusal sürgüler, lineer kılavuz raylı sistemler için tasarlanmış yüksek kalite özel makine yağı ile kalıcı olarak yağlanmıştır.

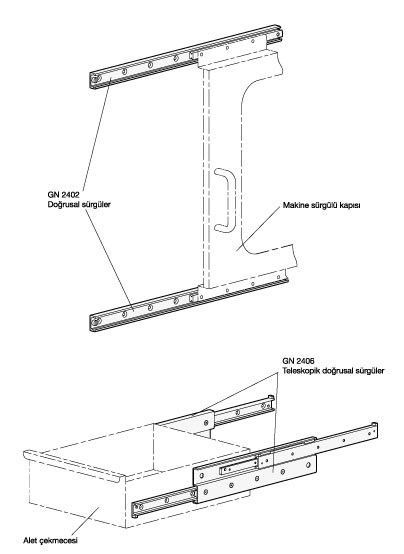

Gereksinimlere bağlı olarak çok çeşitli tipler bulunmaktadır. Çarkların kayma mesafeleri içeride, kısmen dışarıda veya tamamen rayların uzunluğunun dışındadır. Tamamen uzatılabilir lineer teleskopik sürgüler raylarda, çarklarda doğrudan veya bir ara profil aracılığıyla birbirlerine bağlanan doğrusal sürgülerden oluşmaktadır.
Doğrusal sürgüleri monte etmek için raylardaki vida başı yuvaları ve yapının tipine bağlı olarak çarklardaki dişli veya gömme delikler kullanılabilir. Kompakt stil genelde dar alanlarda kullanım için avantajlıdır.
-
