分度套件

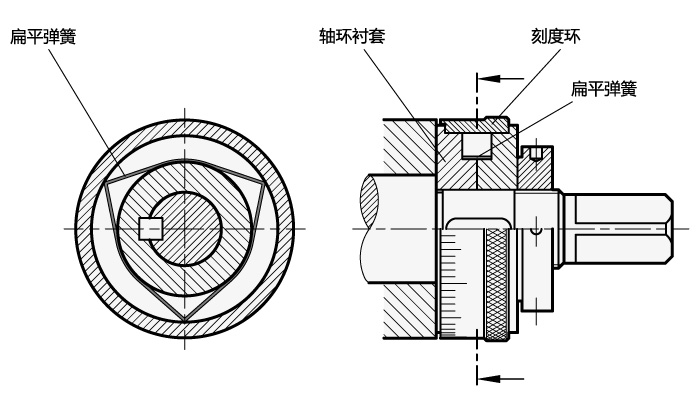

装配及安装示例

一套完整的分度套件包含:
1 刻度环 | 2 轴环衬套 | 3 扁平弹簧 |
GN 264-30 | GN 268-24-K12 | GN 374-0,3-10 |
GN 264-40 | GN 268-32-K12 | GN 374-0,4-10 |
GN 264-40 | GN 268-32-K14 | GN 374-0,4-10 |
GN 264-40 | GN 268-32-K16 | GN 374-0,4-10 |
GN 264-60 | GN 268-50-K12 | GN 374-0,6-10 |
GN 264-60 | GN 268-50-K16 | GN 374-0,6-10 |
GN 264-60 | GN 268-50-K20 | GN 374-0,6-10 |
GN 264-60 | GN 268-50-K28 | GN 374-0,6-10 |
GN 264-80 | GN 268-60-K12 | GN 374-0,8-10 |
GN 264-80 | GN 268-60-K14 | GN 374-0,8-10 |
GN 264-80 | GN 268-60-K16 | GN 374-0,8-10 |
GN 264-80 | GN 268-60-K22 | GN 374-0,8-10 |
信息
分度套件用于精确定位可通过主轴调节的所有机械元件所有独立部件为钢制。扁平弹簧是优良的,无损外观连接件,使刻度环与主轴或轴环衬套相连接。当调节主轴时,其可确保刻度环的安全驱动,不会影响主轴处于定止位时为刻度环设定的选项。属于分度套件的独立部件须单独订购
-
