可调节滑动装置

说明

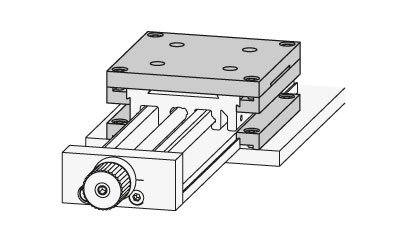

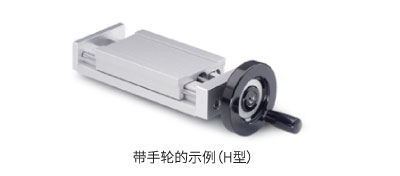

GN 900型可调滑动装置为一个工作支持系统,适用于几乎所有应用类型。

可提供30、50、80和120mm四种不同滑动幅度的标准尺寸,适用于几乎所有的应用范围。

作为各滑动幅度的标准件,该装置带有开口不同的外导向滑座。该可调滑动装置适用于超规格零件。

与一系列转接器组合,可将该可调滑动装置置于任何规定的位置(无论是水平、竖直或任何其它角度)以进行机械加工。其独特的夹紧技术(可简单、快速地夹紧工件。

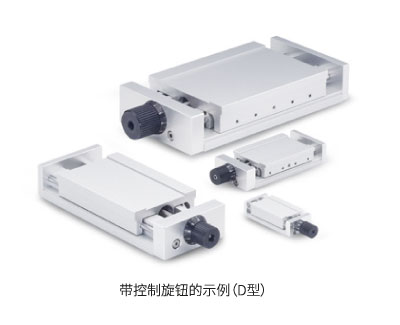

由于所有零部件均由铝、不锈钢及塑料制成,故该带控制旋钮的可调滑动装置(D型)具有防腐蚀性。

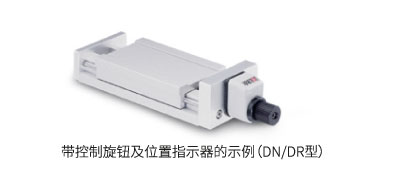

还可提供各种配套的带有数显或非数显的位置指示器的操作部件。此外,还可提供一系列其它配件。

其他特性:

- 阳极氧化铝质滑座
- 额定负荷高
- 摩擦系数大
- 由于阳极氧化处理表面硬度良好,滑轨质量极高
- 无间隙轴调节
- 可微调至0.05mm
- 带零位的分度环
- 可根据滑座定位进行调整的可调夹紧杆

承载能力

- 焊接/焊头的精密定位
- 喷墨式打印机调节
- 测量相机调节
- 激光头调节
- 激光头再调
- 传感器调节

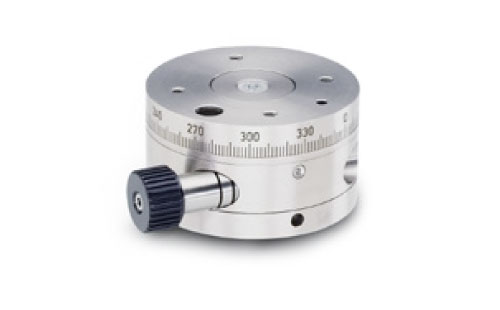

GN 900.6型手动转盘为一定位器,其大大拓展了可调滑动装置的应用范围。 当然,该转盘不带可调滑动装置时也可单独使用。

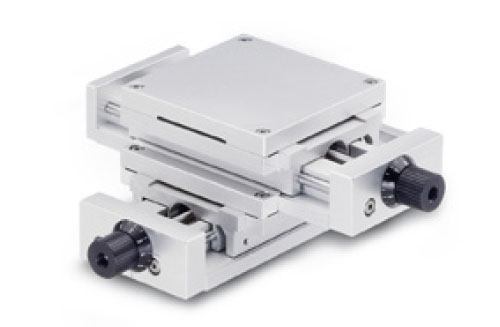

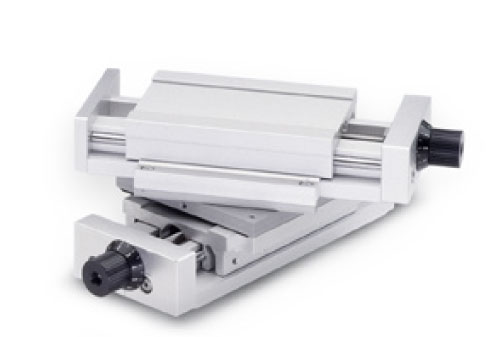

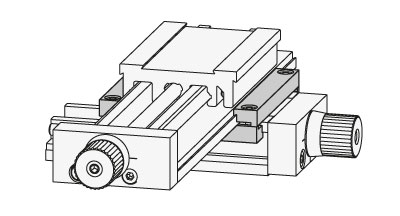

X-Y 可调节组件包含两个 GN 900 可调节滑动装置与带 GN 900.4 安装板的 X-Y 连接套件 GN 900.2 。

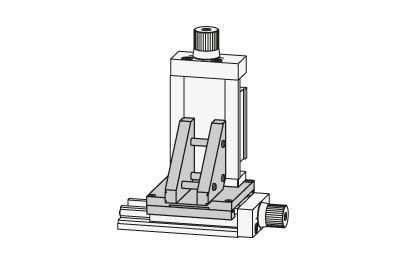

X-Y-Z 可调节组件包含三个 GN 900 可调节滑动装置,X轴和Z轴带位置指示器,加上安装在Z轴上的 GN 900.6 转台,组装在 GN 900.4 安装板上。

X-Y 可调节组件包含两个 GN 900 可调节滑动装置,Y轴带 GN 900.5 旋转安装板,与水平面呈 120°夹角。

特殊型号

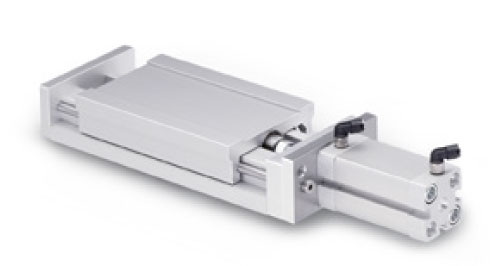

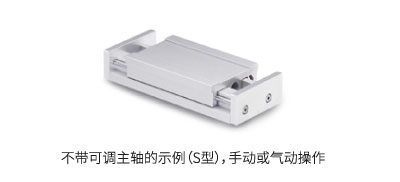

S型可调节滑动装置安装有气缸。

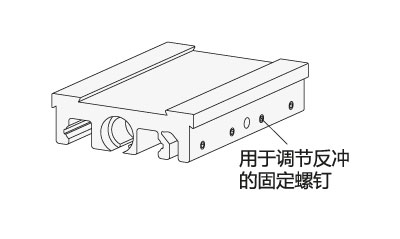

外滑块为阳极氧化处理挤压成型铝块,通常作为运动部件。 作为标准,通常每个滑块具有相同长度,以安装GN 900.2 连接组件, GN 900.4 安装板和 GN 900.5 旋转安装板。 可提供特殊长度。

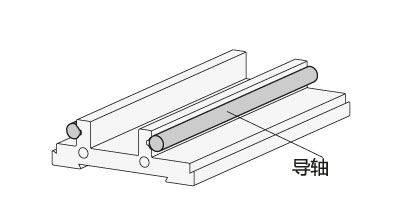

内滑块也为阳极氧化处理挤压成型铝块,通常作为承载部件。导轨由两条高等级不锈钢轴构成。

阳极氧化处理硬化导轨表面,可实现高额定载荷及适宜的摩擦值。

内滑块长度由外滑块长度加行程决定。

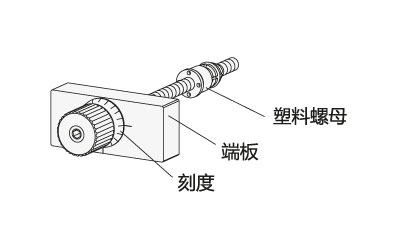

无间隙驱动装置包含一块端板和一根预装不锈钢轴,装有滚珠轴承,以及预装塑料螺母(耐受温度从 -20 °C 至 + 80 °C)。

螺纹节距为: 滑块尺寸 b = 30 : 0.5 mm 滑块尺寸 b = 50, 80, 120 : 1.0 mm

使用刻度定位(一条刻度线 = 0.05 mm 调节范围),可重置为“0”。

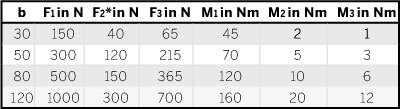

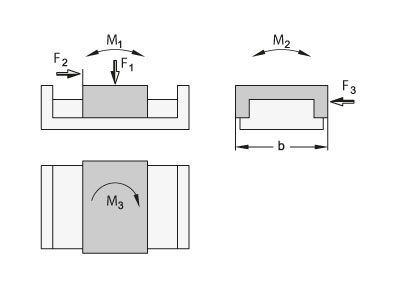

GN 900 可调节滑动装置的容许负载值

* F2 为最大/容许滑动推力

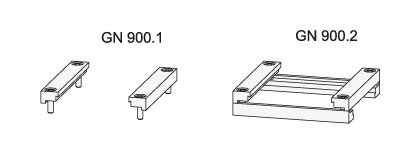

GN 900.1 固定装置包含两条安装轨道。通过轨道,可调节滑动装置从操作者一侧安装到底板上。

GN 900.2 连接组件包含四条轨道。通过轨道,两个可调节滑动装置组合成 X-Y (或 Y-Z)可调节组件。

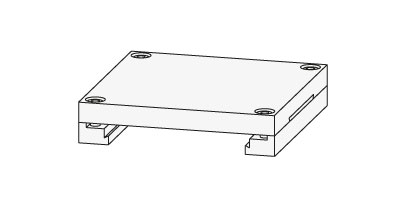

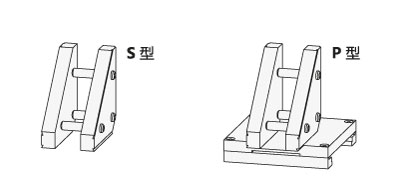

GN 900.3 连接组件包含两块安装板。通过安装板,两个可调节滑动装置组合成 X-Y (或 Y-Z)可调节组件。如果滑块必须与参考轴平行,使用第三块安装板(P型)实现。

GN 900.4 安装板作为侧面安装所需的可机加工的转接板使用。采用机加工转接板,可省去对滑块本身再加工的工作。

该板同 GN 900.1 固定装置一起安装在可调节滑动装置上。

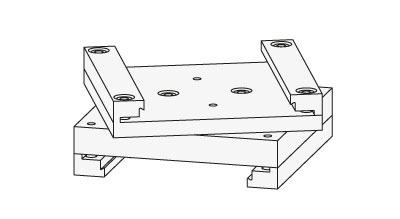

GN 900.5 旋转安装板允许可调节滑动装置以任意角度倾斜定位。

使用 GN 900.1 固定装置,将带 GN 900.4 安装板的可调节滑动装置安装到底板上。

X-Y 可调节滑动装置,使用 GN 900.2 连接组件,将可调节滑动装置安装到底板上。

X-Z 可调节滑动装置,使用 GN 900.3 连接组件将其连接在一起。

X-Y 可调节滑动装置,带 GN 900.5 的 Y 滑块呈角度固定。
