直线滑轨

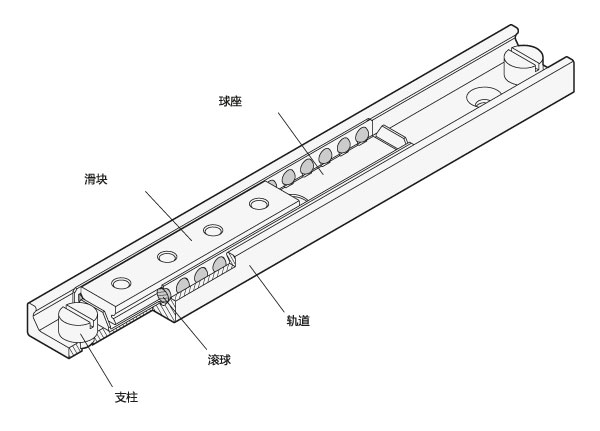

所有直线滑轨都包含一条外轨,其内置可移动滑块。耐磨托架位于轨道与滑块之间,通过轮座定位,并保有一定间隙。
所有直线滑轨都包含一条外轨,其内置可移动滑块。耐磨托架位于轨道与滑块之间,通过轮座定位,并保有一定间隙。轨道和滑块由热处理钢制成,使其可用于要求负载率高,运行安静,使用寿命长的工业环境。
所有设计款式均支持标定轨道尺寸 h1=28, 35 和 43mm,并可提供超标长度,从 130mm 到 970mm,以满足不同工业场合的需求
直线导轨通常将轨道与滑块调节成无间隙状态(如:通过适度预压紧的方式)。轨道中的滑道与滑块采用感应淬火工艺, 与耐磨轴承相配合,使得磨耗更低,工作寿命更长。直线滑轨采用专为直线导轨系统设计的高级特制润滑脂,对其永久润滑。

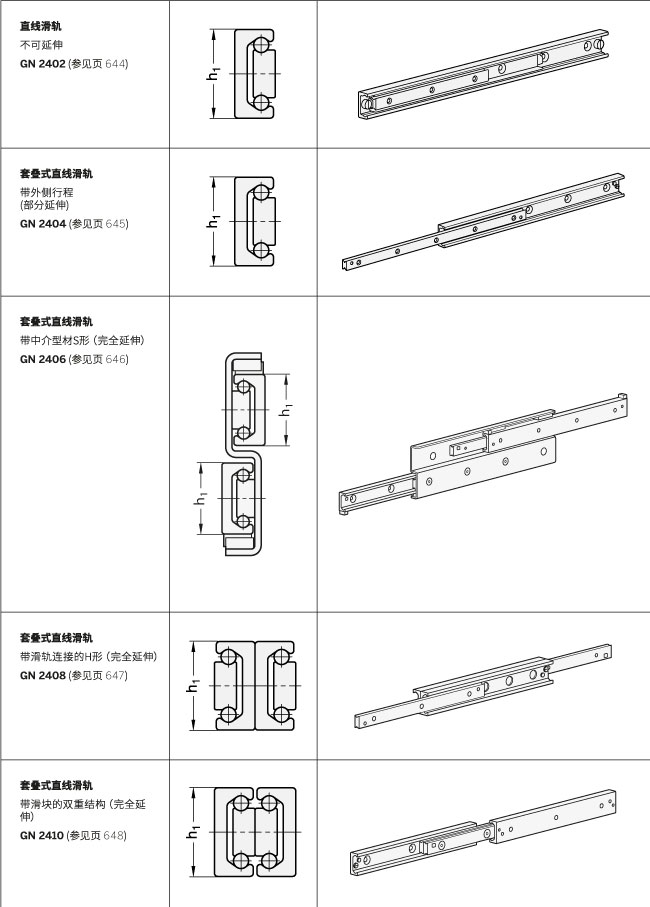

根据需要,有多种不同类型的滑轨可供选择,滑块的行程可在轨道之内,部分在轨道之外或完全在轨道之外。可充分延伸的套叠式直线滑轨包含多条其轨道和滑块能够直接(或利用过渡型材)互通的直线滑轨。

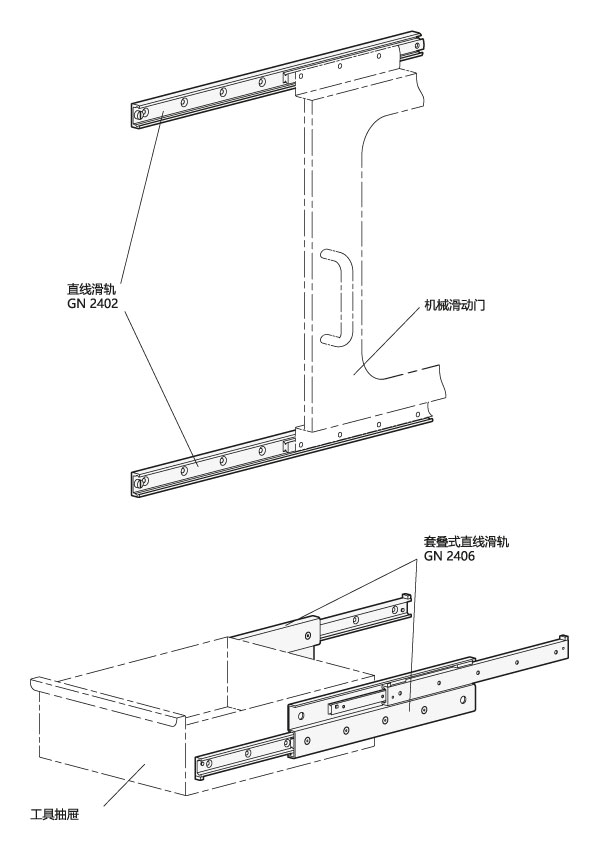

安装直线滑轨,可通过轨道内的埋头孔、滑块上的螺纹孔或埋头孔(根据不同结构而定)。对于空间局促的应用场合,其紧凑的设计,通常来说非常有利。
-
