2.2 带螺纹嵌件的紧固旋钮(安装类型)

形成最佳紧固效果的安装类型

紧固旋钮上的塑料底座应永远无法接触夹紧面。在这种情况下,在施加轴向抗应力时,螺栓或者带螺纹的挡圈就不会承受异常扭矩(“螺旋”效应)。因此,金属螺栓(或挡圈)只会承受施加在拧紧螺栓把手上的扭矩。

不正确装配类型:

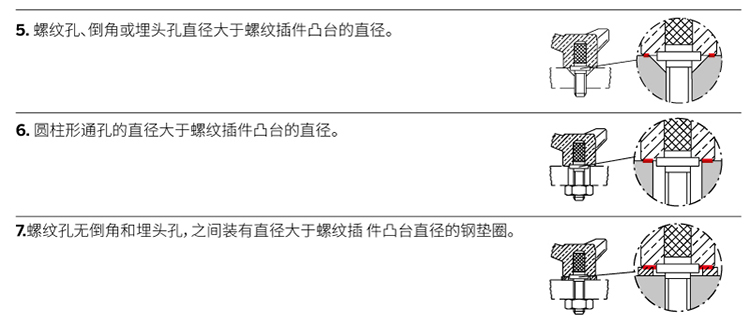

紧固旋钮的塑料底座直接接触夹紧面,因此,螺栓或有螺纹的档圈部还会受到轴向载荷(“ 螺旋”效应),这可能影响旋钮的定位。 相较于正常手动操作,这种情况下的力值总是比较高的,且为保障安全紧固,会附加比较大的施力余地。不过,希望考虑非正常使用因素的设计人员要尽量避免5-6-7所示的情形。
