10.4 GN 110 - 用于在轴上安装操作元件的销孔
信息

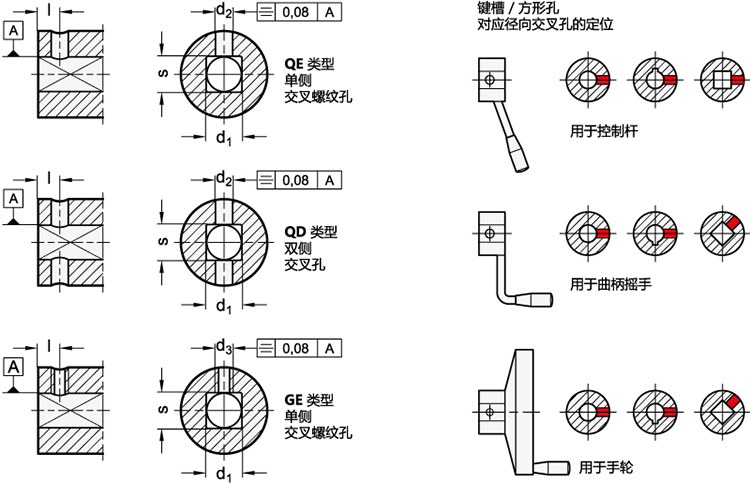

操作元件和轴之间常常采用销钉或埋头螺钉进行连接。
由于操作件上一般不带销孔,因此用户面临的是相对高的成本。
符合GN 110销孔的元件不仅价格具有竞争力,而且还为制造商省去了不必要的制图工作。然而,有一些操作件的几何形状并不允许对其进行调整并与GN标准配合。

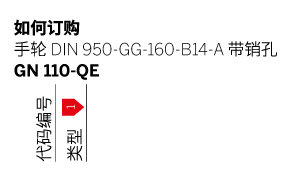

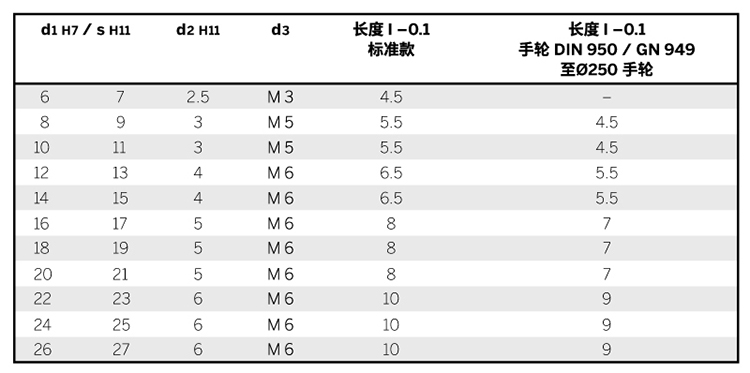

销孔H11,适用于螺旋弹簧销。
信息

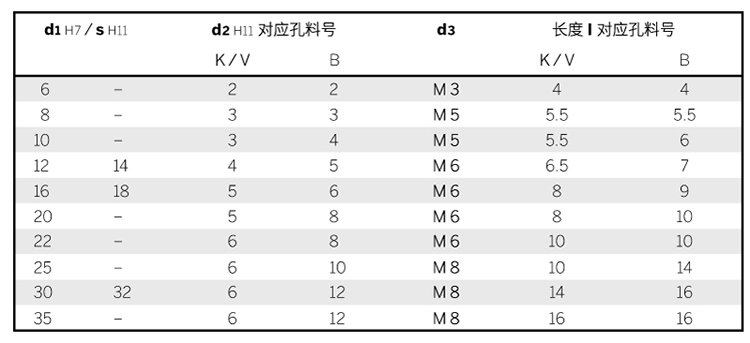

使用销或止推螺钉进行轴-毂连接时,使用带有销孔的万向节轴和万向轴是理想的选择。对于带有键槽孔或方孔的万向节,销孔用于固定轴与万向节/万向节轴之间的轴向位置。
带H11公差的销孔适用于螺旋弹簧销。

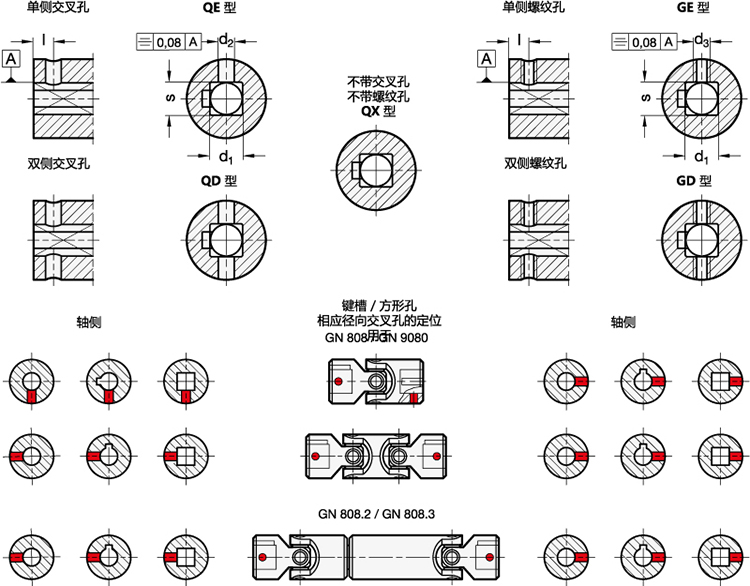

万向节上销孔/螺纹孔与键槽/方孔的相对位置请参考概述图

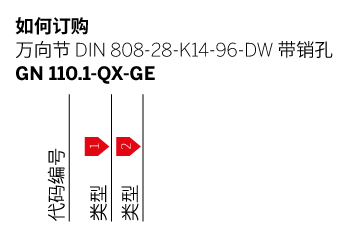

若一侧接头无需加工横向孔/螺纹孔,则在物料编号的预期位置用QX表示。
-
