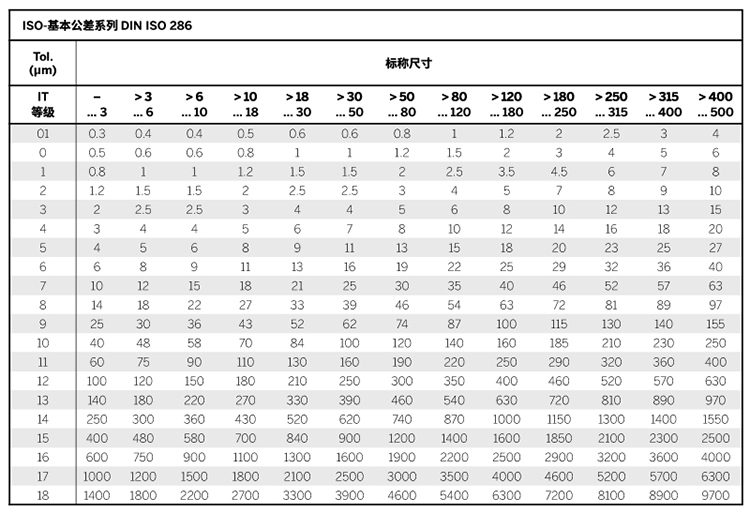

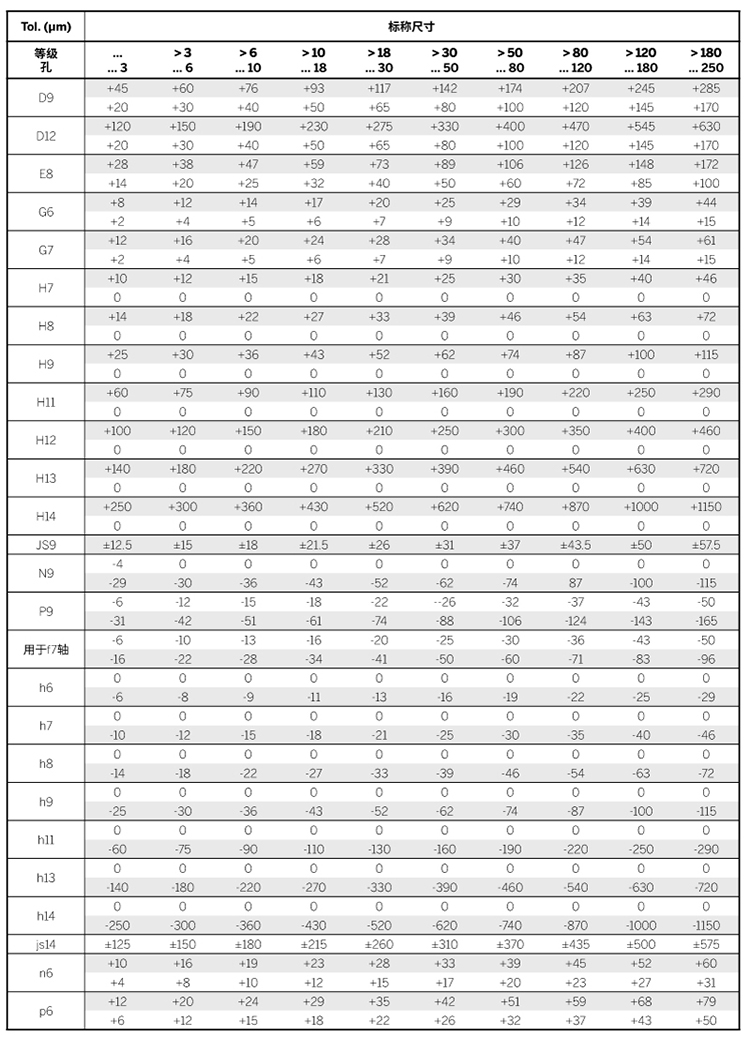

10.8 DIN ISO 286 ISO-基本公差

本ISO标准是标称规格尺寸系统的基础,由该表反映出和基本尺寸相关的基本公差的计算值。
该表的使用仅限于光滑圆柱形工件,或者带两个平行装配面或接触位置的情况。
ISO规定公差等级 (IT) 值确定了公差值,从而确定公差范围。公差等级呈升序排列,等级代码数字越大,公差越大。
为了标示相应于标称尺寸(零位)的公差位置,被选中作为公差等级 IT的数字前加一个字母标识。
公差带H通常用于孔的数值。它确定了对应于标称尺寸的孔的最小尺寸。
允许的最大尺寸对应于标称尺寸加上IT公差。

示例:
钻孔 20 H7 = 20 + 0.021/0 | 孔 8 H11 = 8 + 0.090/0
最小尺寸: 20.000 | 最小尺寸: 8.000
最大尺寸: 20.021 | 最大尺寸: 8.090
