2. 重力式位置指示器
带模拟型或数字模拟型读数的重力式位置指示器

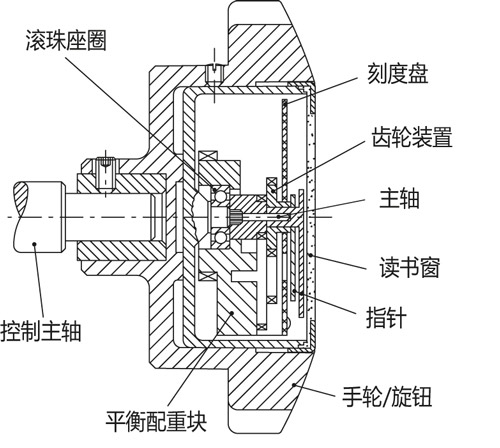

在手轮主轴处于水平位置 60° 的情况下使用。在一密封壳内(图1)运转。指示器包括一个固定安装在精密滚珠座圈上的平衡配重块,该 滚珠座圈在中心主轴上转动,中心主轴与固定在手轮/旋钮上的指示器外壳装配在一起。 中心主轴与指示器外壳连为一体。主轴端装有一个红色指针,该指针随手轮/旋钮旋转。 若干转动比各异的齿轮将主轴的旋转运动传递至一个黑色指针。平衡配重块上也固定安装 一个刻度盘。如果指示器装在处于水平位置(或最大倾斜度为60°的位置),刻度盘在重 力作用下保持静止,当手轮/旋钮转动时,指针在刻度盘上转动。
-
