1.1 位置指示器

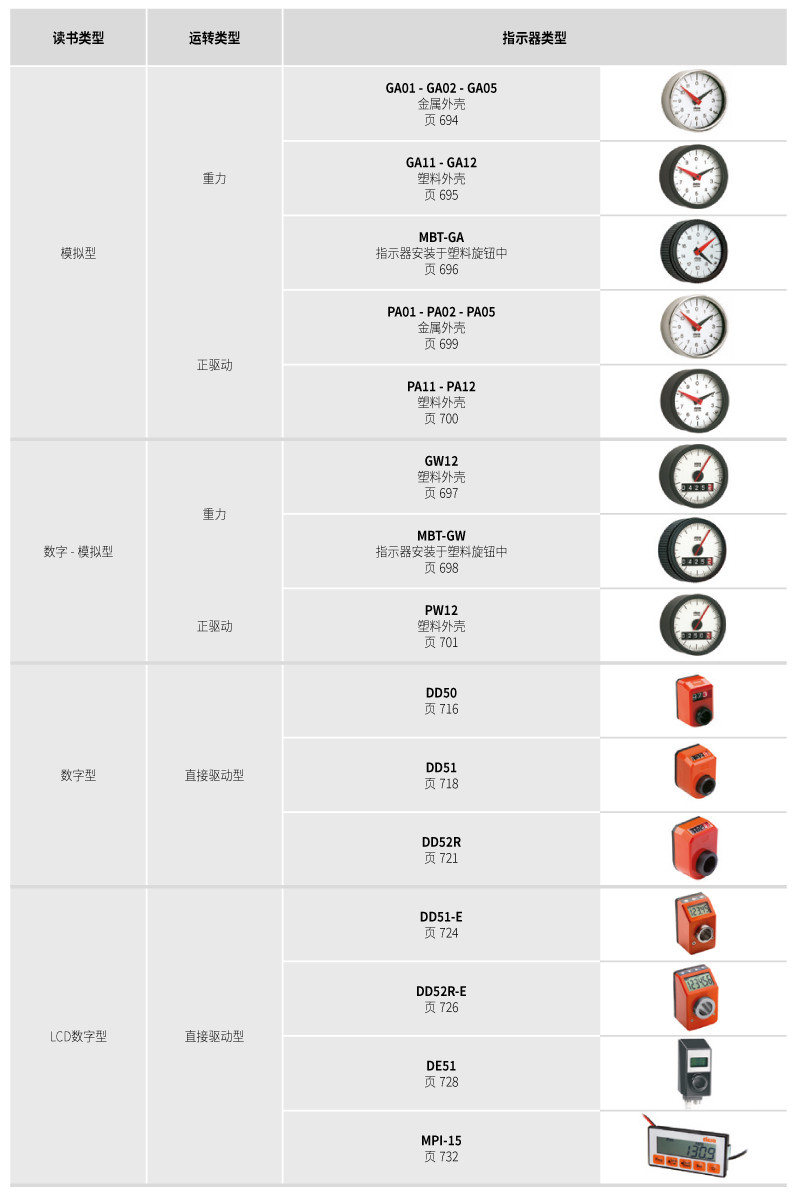

可根据读数或运转类型对ELESA-CLAYTON 位置指示器进行分类。
除了一件式指示器的生产过程中进行的完整装配外,指示器通常与相关的手轮/旋钮分开供应。

读书类型

模拟型: 读数通过刻度盘上的两根转动的指针显示。

数字模拟型: 读数通过滚筒计数器和刻度盘上的一根转动的指针直接显示。

|数字型: 读数通过滚筒计数器直接显示。

LCD数字型: 读数通过电子数字显示器直接显示。

模拟指示器通常装有一个刻度盘及两根指针,指针用于指示控制主轴从零位开始转动的圈数及主轴在当前圈中到达的位置。

运转类型

重力型: 在手轮主轴处于水平位置 60° 的情况下使用。手轮与指示器一同旋转,带动指针移动,而刻度盘在重力作用的平衡下保持静止。

|正驱动型: 主轴处于任何位置时均可使用。手轮与指示器一同旋转,带动指针移动,而刻度盘通过定位销保持静止不动,该定位销须固定在机器上。

直接驱动型:控制主轴处于任何位置时均可使用。指示器直接安装在控制主轴上,并通过与之相对应的后销进行定位。
