5.6 滚轮选择

以上章节所列举的参数及操作特性,均以应用在以下选择滚轮的三个步骤之中。

Step 1

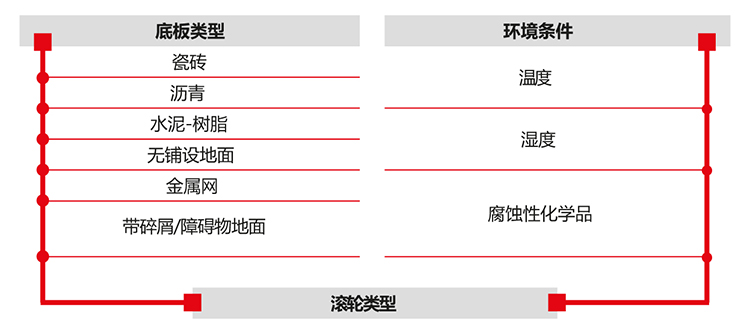

第一步,确定适合地面和工作环境的滚轮类型。下图归纳了各种滚轮选型的影响因素,“滚轮类型”是指:

  • 轮面和轮芯的材料
  • 轮面和轮芯之间的连接类型
  • 滚动单元。

Step two

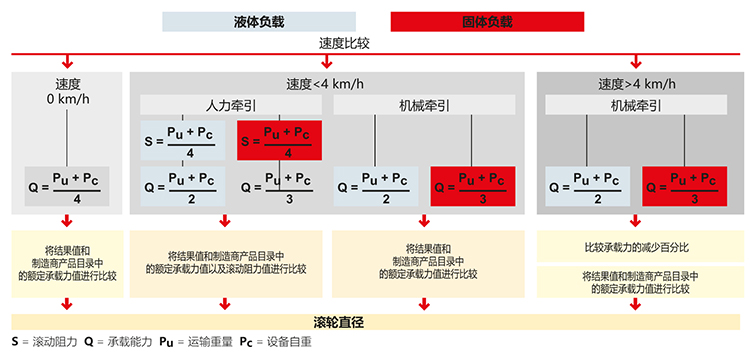

第二步主要计算具体应用的承载能力、静载荷和光滑度参数以确定轮径。 此步骤中最重要的环节之一是对滚轮的最大承载能力进行分析。 下图显示了各种工作条件下所需的计算公式和相应的参数值。这些因素必须始终明确(负载和 速度的大小和性质),同时确保所有结果值不得高于制造商产品目录中的额定值。 如果对于同一项滚轮特性,各方面的评估产生了不同的数据,最后必须根据最保守的情况进行选择。

Step three
第三步确定正确的脚轮类型。该步骤可分为两个独立的部分:

  1. 1.根据机动性和方向性要求,选择万向或定向支架;
  2. 2.确认滚轮和支架的动载荷和额定值是否一致。

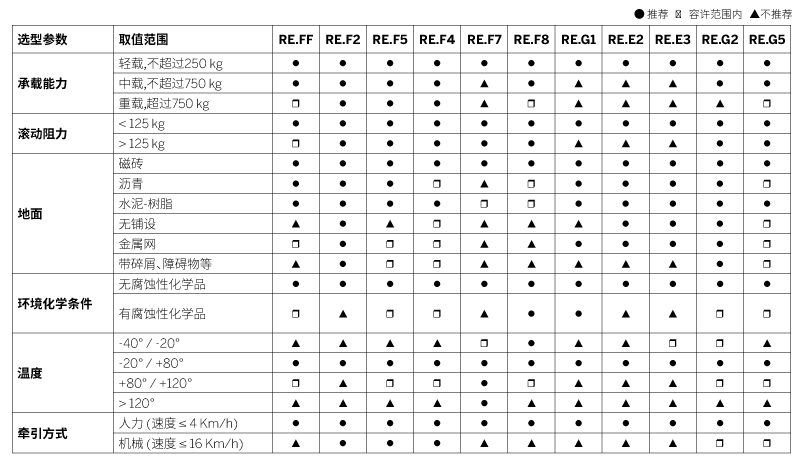

下表收集了根据应用特点选型过程中的一些常见问题。
