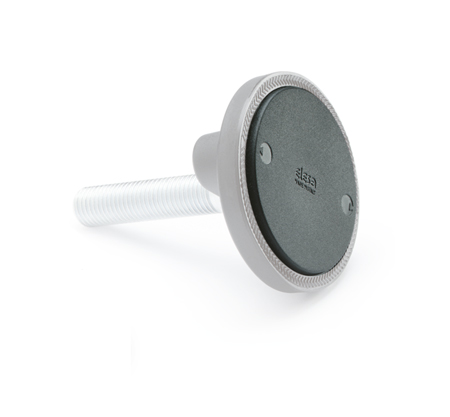

用于水平调整件的防滑盘

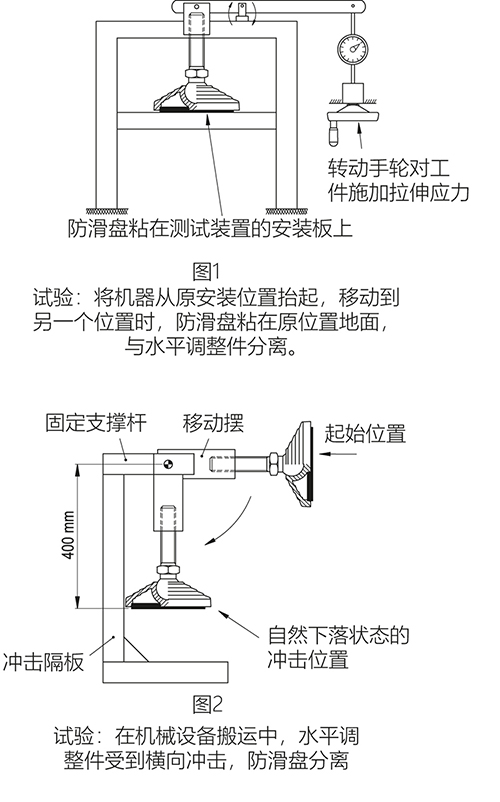

防滑盘必须能够从水平调整件底座脱离是极为重要的。会发生防滑盘脱离的典型情况有:
- 为移动机器将其抬起时,防滑盘可能“粘合'在地板上的情况;
- 运输机器时,带有防滑盘的水平调整件受到侧向冲击的情况。
Elesa+Ganter创制的安装系统,除沿型材边缘的特殊槽之处,还包括盘中心部位的锚定元件。
- 防滑盘黏合(粘连)在地板的情况下分离抗力:增加四倍。
- 侧向冲击情况下分离抗力:增加十倍。
防滑盘供货时已装配在塑料底盘上。
-
