线性传动装置

线性传送装置 | Fx (单位:牛) | Fy(单位:牛)对应长度l = | Fz(单位:牛)对应长度l = | Mx Nm | My Nm | Mz Nm | ||||
---|---|---|---|---|---|---|---|---|---|---|
500 | 1000 | 1500 | 500 | 1000 | 1500 | |||||
18 | 400 | 80 | - | - | 65 | - | - | 1.5 | 4.5 | 4.5 |
30 | 850 | 500 | 70 | 15 | 550 | 55 | 10 | 6.5 | 15 | 15 |
40 | 1100 | 2150 | 250 | 65 | 1900 | 150 | 50 | 15 | 42 | 42 |
50 | 1750 | 3100 | 650 | 150 | 3100 | 650 | 150 | 29 | 69 | 69 |
60 | 2600 | 4550 | 1500 | 400 | 4550 | 1400 | 350 | 45 | 125 | 125 |
上述载荷值适用于钢质(SCR)或不锈钢(NI)的线性传动装置GN 291、GN 292、GN 293。
Fy 和Fz 指定力导致导向管弯曲约0.5mm。

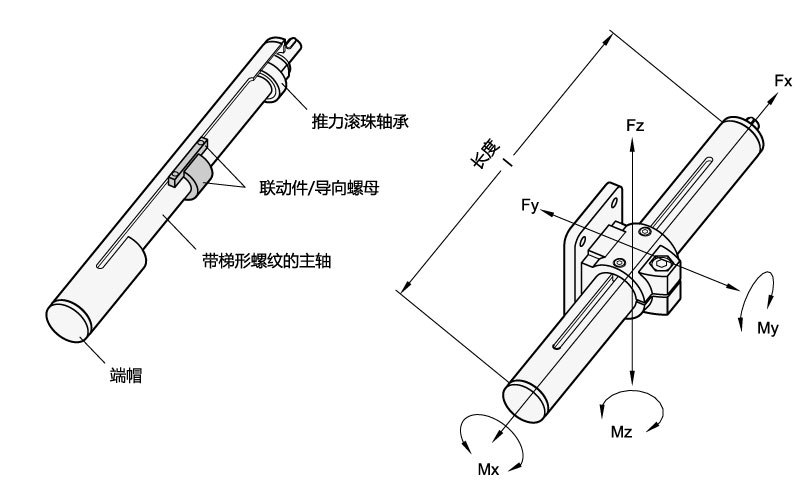

线性传动装置中,带锥螺纹的主轴两端装有推力滚珠轴承,同时装有一个联动螺母。 联动螺母可防止旋转并且转接不同的线性传动装置。 线性传动装置设计采用手动操作 (手轮 )。
定位精度 0.2 mm / 300 mm 行程, 最大反向间隙0.1 mm.
套管可选镀铬钢(SCR)或不锈钢(NI),按精密构造管DIN 2391和DIN 2462的公差带要求制造。
管夹接头系列品种齐全,可选各种不同的组件来固定线性传动构件,组建线性传动系统。
此外,还可加装数字位置指示器(DD52R / DD51)以监控位置和行程。
对于高力矩惯量Mx的应用,建议使用方形或双管线性传动装置。
这种方形管的管夹头系列有各种不同的组件可选。在对方形管的精度没有特殊要求的情况下,线性传动装置接头可由两半式元件组成。
说明
线性传动装置GN 291可选右旋或左旋螺纹,单侧或双侧轴端盖,配套一个线性传动装置夹头GN 146.1。(见第XYZ页)
方形线性传动装置GN 291.1(见第XYZ页)可选右旋螺纹或左旋螺纹, 单侧或者双侧轴端盖,配套一个线性传动装置夹头GN 147.1

说明
线性转动装置GN 292 可选左旋或右旋螺纹, 带单侧或者双侧轴端盖 , 配套两个线性装置夹头GN 146.1, 两个夹头对称移动。
可按需提供方形线性传动装置GN 292.1。

说明
线性传动装置GN 293 可选两根分别为左旋或右旋螺纹的主轴、两根同为左或右旋螺纹的主轴带双轴端盖和两根线性传动装置夹头GN 146.1,两个线性传动装置彼此独立移动。
可按需提供方形线性传动装置GN 293.1。

-
