管夹头
管夹接头是由铝或不锈钢制成的紧固部件,可简单快速地使用标准圆管和方管组成夹具、固定和操作系统。
管夹接头种类繁多,有带槽的单体式管夹,有多片式管夹,组合搭配不可胜举。
带槽的单体式管夹接头可搭建非常坚固的管状结构,且只能配合使用外径公差非常小的DIN 2391精密管。 (构造管GN990见1902页)。
多片式管夹接头(由两个或多个单独的部件组成)对公差要求低,可与方管一起使用(构造管GN 990,见页XYZ),也可与现有系统配合使用。
夹紧螺钉如果需要重复拆卸和重新安装,可选择符合DIN 912内六角螺钉或GN 911可调手柄。螺母建议使用带聚酰胺环的DIN 985(ISO 10511)六角自锁螺母。
固定点设置在插口两侧一体浇注成型,可以自由选择六角定位螺母和夹紧元件。
在管夹头系列中,有多种夹紧元件可选......
管夹接头系列中,有许多型号可与线性传动装置(带有各类调节轴的管状结构) 结合使用,见页面XYZ和后续页面。

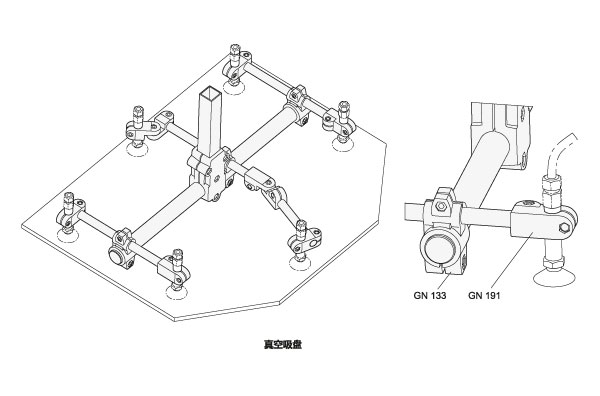

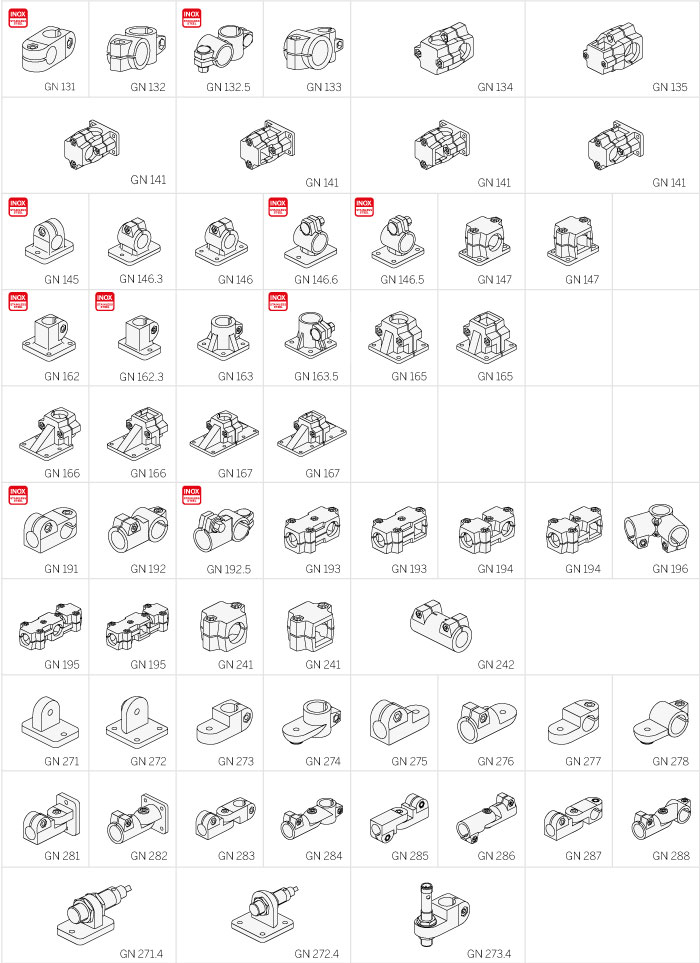

- 双向管夹头
- 法兰双向管夹头
- 法兰管夹头
- 连底管夹头
- 法兰连底管夹头
- 连接头
- 管接头
- 旋转管夹头
- 旋转管夹接头

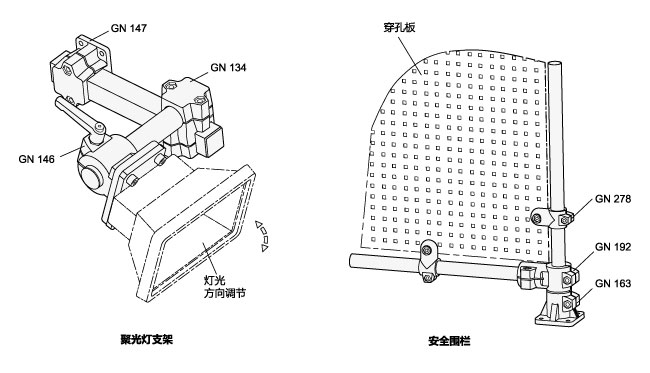

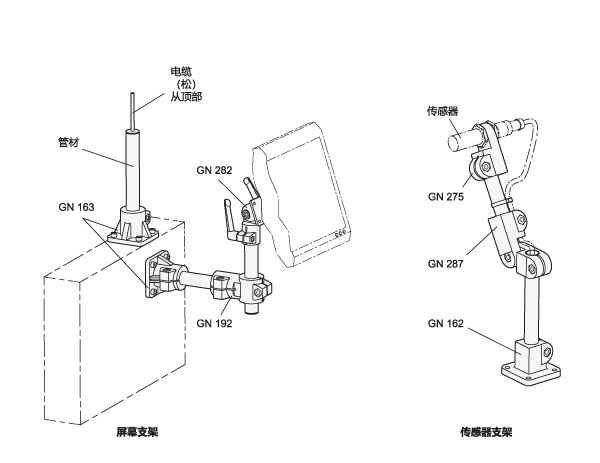

- 传感器支架
-
