3.技术说明
3.1联动
高科技聚合体传动元件可与高科技聚合体或金属齿轮配对。在与金属齿轮联结时,金属材质的导热率较高,在工作期间积聚的热量能被更快地散发。在金属齿轮与高科技聚合体齿轮联结的工况下,金属小齿轮和高科技聚合体齿轮是最好的搭配,这样高科技聚合体齿轮的磨损较低。
3.2齿轮中心距
两个互相啮合的齿轮所在轴的圆心距称为齿轮中心距I,公式如下:
其中d1和d2是齿轮的节圆直径。
为了获得两个齿轮之间的最佳啮合,齿轮轴中心距的侧隙值须为正值:齿轮轴的有效中心距离应略大于操作距离I。
为了获得两个齿轮之间的最佳啮合,齿轮轴中心距的侧隙值须为正值:齿轮轴的有效中心距离应略大于操作距离I。齿轮啮合时,如果侧隙为零或负值,齿间的摩擦会上升,从而增加工作温度,齿轮磨损和应力。为了避免这些问题,对于ELESA齿轮,建议使用以下公差值:
- 当齿轮模数为0.5 - 1.0 - 1.5时,公差值取(+0.03 +0.1)
- 模数更大时,公差值取(+0.08 +0.3)
3.3润滑
由于聚合体的固有特性,无需润滑油是增强型高科技聚合体齿轮的一个主要优点。条件允许时,我们建议使用润滑油以进一步减少摩擦和磨损,从而延长产品的使用寿命。对于Elesa齿轮,建议使用基于锂皂基润滑脂和合成润滑油。
在相同的转速和扭矩下,相比无润滑工况,使用润滑脂可显著延长齿轮的使用寿命。
3.4加工

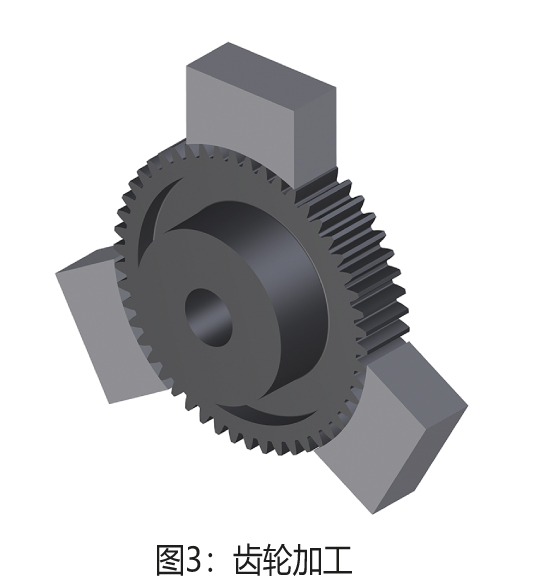

为了高科技聚合物直齿轮的功能正常,如图3所示,对齿轮进行机加工时必须使用夹具在齿上定位。夹具的直径必须参照实际的齿尖位置进行调节。
3.5材料
ELESA直齿轮和齿条由玻纤维增强聚酰胺基高科技聚合体制成。这种材料的主要机械特性是:
- 高抗扭强度和抗拉强度(约比乙缩醛树脂高三倍);
- 良好的抗高温性能;
- 相比钢材,摩擦系数低。因此,高科技聚合体齿轮可用于没有润滑条件的场合。
- 比重低,高科技聚合体齿轮相比金属齿轮重量大幅下降;
- 尺寸稳定性高,耐磨性,抗扭性好,耐化学试剂。
-
