技术参数和选型指南
所需基本数据
- 干扰频率:指运行中的机器产生的干扰震动频率。通常,由引擎持续转动造成[Hz=r.p.m./60];
- 施加在每个减震元件上的载荷 [N];
- 所需隔离度 [%];
- 规定载荷下的减震盘挠度值[mm];
- 硬度 [N/mm]是指,致使减震元件产生1.0 mm挠曲的载荷。
如何选择减震元件

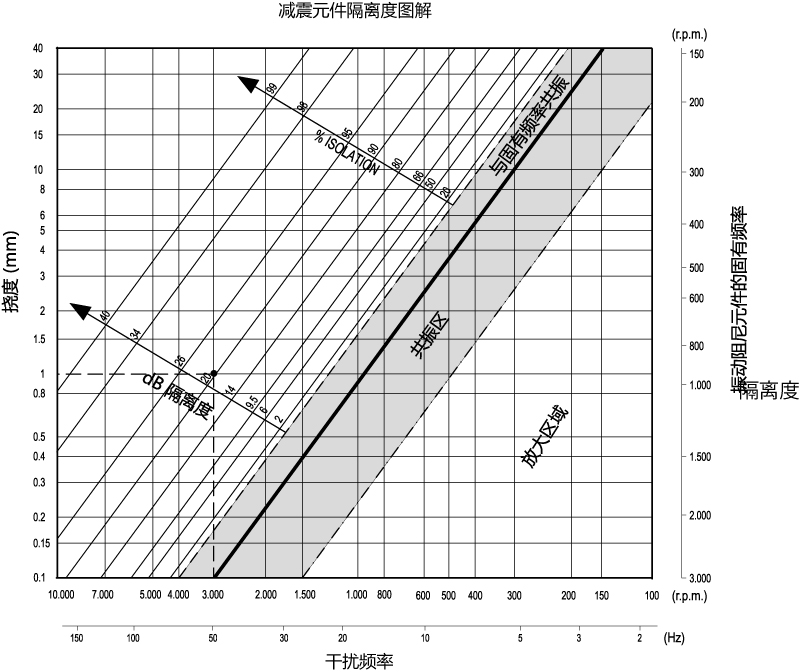

- 参照隔离度检测图表,使干扰频率值与所需隔离度相交(不同隔离度等级各自对应诺模图中的一条线),并确定了挠度(静载挠度mm);
- 用施加在减震元件上的载荷除以挠度值,可得出所需的减震元件刚度。
- 将上述所得刚度值与表中所列值作比较,选择刚度值较低的减震元件。
- 表内所示硬度值是指最大载荷数值。
- 在任何情况下,设计者都必须确认通过该标准选取的物料适用于所需的应用场合。为此,根每一颗物料可按需提供非线性传播图(基于实际施加的负载)。
示例
使用条件:
- 干扰频率 = 50 Hz (3,000 r.p.m.);
- 施加于每个减震元件的载荷为 120 N;
- 所需隔震度90%;
- 图表显示干扰频率为50 Hz,并且隔震度为90%情况下, 挠曲度为1.0 mm;
- 用所得挠曲度除以施加的载荷,确定所需硬度为 120/1.0=120 N/mm;
- 将所得硬度值 (120 N/mm)与表内给出数值进行比较。
- 表内给出数值,对于DVA.1, 显示应使用的减震元件型号为 DVA.1-25-20-M6-18-55。
-
