固定磁体/磁体胚料

应用

磁体是对于解决任务更为简单、高效、可靠的简易元件。

如紧固时不允许钻孔,例如,不可损坏防腐蚀保护层,需要改装/可移动安装,或仅需要临时固定,该类产品组提供了很大的适用磁体可选范围。

设计

根据外形与功能方面的概念分类,有七种不同的磁体类型:

钮扣形磁体与U形磁体,以及盘形或杆状固定磁体形成最大的组别,为与螺钉一起使用的固定磁体。称为固定磁体的元件用于直接固定。磁体胚料通常用于协助构建特殊用途的磁体系统。

结构

除钮扣形/U形磁体和磁体胚料,还可使用磁体系统。因其结构,只有一个磁性接触面。通过磁性回流片,全部的磁能集中于吸附表面,磁场的空间效应被限制,从而防止磁化周围环境。

磁体材料

按照不同的设计,有不同的磁体材料可供选择。为尽可能满足特殊的应用条件,相应磁体材料的最为重要的特性列在下表中。

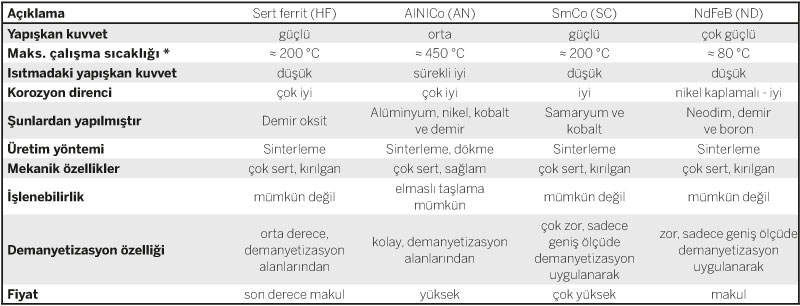

磁体材料对比


* 最高工作温度与磁体尺寸有关,所列数值仅供参考。

附着

除了磁体材料和磁体大小之外,影响磁性附着力的其他因素还有:

影响因素

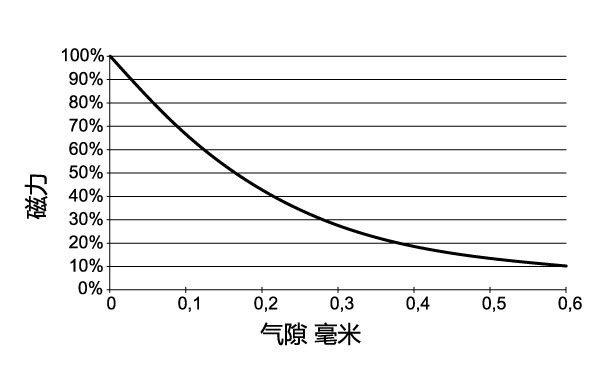

  • 气隙
    工件与磁体之间,磁力无法穿透的气隙和材料,对磁流通有阻隔效应。吸附力随距离衰减。

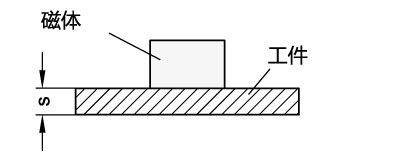

  • 工件厚度
    应保持工件的最小厚度,以免限制磁流通及吸附力。

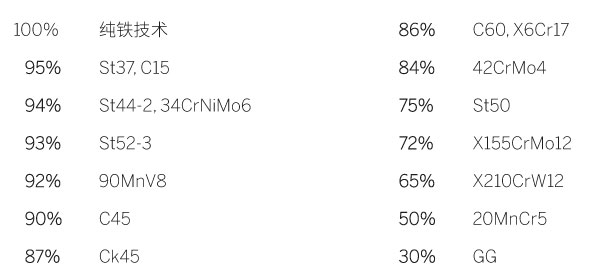

  • 材料
    含碳比例低的钢质和铁质材料与合金材料会促进磁流通。类似的,非硬化工件可更好地传导磁流,使吸附力更强。

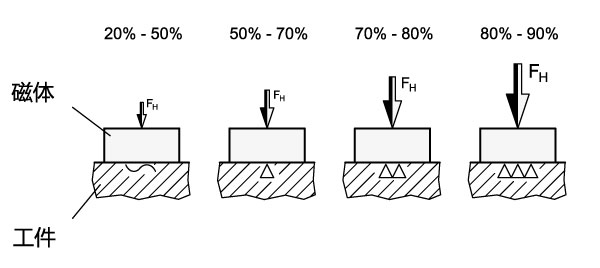

  • 工件表面
    过度粗糙或不平整都会产生气隙。会降低吸附力。

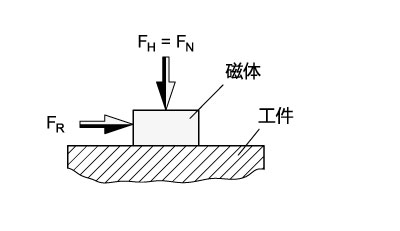

  • 位移力
    位移力对应摩擦力,取决于磁体与工件之间的摩擦系数,以及磁体的吸附力。
    由于具有更高的摩擦系数,橡胶封装的磁体系统具有更高的吸附力。

标准页表格中给出的磁性吸附力,是在下列条件下可达到的最小值:室温。在磁体表面全接触的情况下,被垂直扯落。由最小厚度10mm的低碳钢制作。
