双管线性传动装置
GN 491

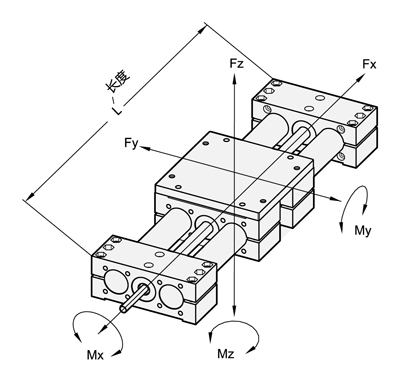

d GN 491 | Fx (单位:牛) | Fy(单位:牛)对应长度l = | Fz(单位:牛)对应长度l = | Mx Nm | My Nm | Mz Nm | ||||
---|---|---|---|---|---|---|---|---|---|---|
500 | 1000 | 1500 | 500 | 1000 | 1500 | |||||
18 | 425 | 215 | 110 | - | 105 | 80 | - | 22 | 35 | 40 |
30 | 850 | 1100 | 900 | 550 | 600 | 350 | 150 | 100 | 100 | 100 |
40 | 1100 | 3700 | 2800 | 1400 | 2100 | 600 | 130 | 150 | 140 | 170 |
50 | 1900 | 3850 | 2400 | 2100 | 3100 | 700 | 200 | 180 | 220 | 290 |
60 | 2700 | 6900 | 2700 | 5100 | 6300 | 2800 | 360 | 320 | 350 | 500 |
GN 492

d GN 492 | Fx (单位:牛) | Fy(单位:牛)对应长度l = | Fz(单位:牛)对应长度l = | Mx Nm | My Nm | Mz Nm | ||||
---|---|---|---|---|---|---|---|---|---|---|
500 | 1000 | 1500 | 500 | 1000 | 1500 | |||||
18 | 425 | 290 | 180 | - | 150 | 105 | - | 42 | 50 | 75 |
30 | 850 | 1500 | 1300 | 800 | 700 | 550 | 50 | 150 | 150 | 200 |
40 | 1100 | 6400 | 3400 | 1900 | 2400 | 750 | 230 | 180 | 210 | 260 |
50 | 1900 | 7500 | 5100 | 2700 | 3400 | 850 | 340 | 250 | 350 | 530 |
60 | 2700 | 11500 | 9500 | 8200 | 7500 | 3100 | 610 | 550 | 650 | 980 |
Fy 和Fz 指定力导致导向管弯曲约0.5mm。
说明
滑块通过带轴承型梯形螺纹的主轴以及1枚导向螺母移动。滑块由两根平行的镀铬管引导,因而具有高承载能力,并可极大补偿线性传动过程中产生的弯曲力矩。
GN 492(见第XYZ页)可加装第二滑块和转接片拓展了应用选项。
双管线性传动装置设计用于手动操作 (手轮 )。 经适当润滑,可承受转速高达 250 rpm的主轴。
定位精度 0.2 mm / 300 mm 行程, 最大反向间隙0.1 mm。
此外还可加装DD52R / DD51 / DD52R-E / DD51-E数字指示器用于测量移动和定位,参见XYZ / XYZ / XYZ / XYZ页。 在轴端加装指示器需配套使用安装套件GN 491.1(参见页)。
详细信息请参见GN 491的标准页(见第XYZ页)/ GN 492(见第XYZ页)。
说明
双管线性传动装置
(见第XYZ页/见第XYZ页)
(见第XYZ页/见第XYZ页)
带右螺旋或左螺纹,
单侧或双侧轴端盖。

说明
双管线性传动装置
GN 493 / GN 494
带右旋螺旋或左旋螺纹,
单侧或双侧轴端盖
两边滑块对称移动。
按需:
双管线性传动装置
GN 493 / GN 494

说明
双管线性传动装置
GN 495 / GN 496
带两根独立主轴,
每根带双侧右旋螺旋或双侧左旋螺纹
滑块彼此独立移动。
按需:
双管线性传动装置
GN 495 / GN 496.

-
