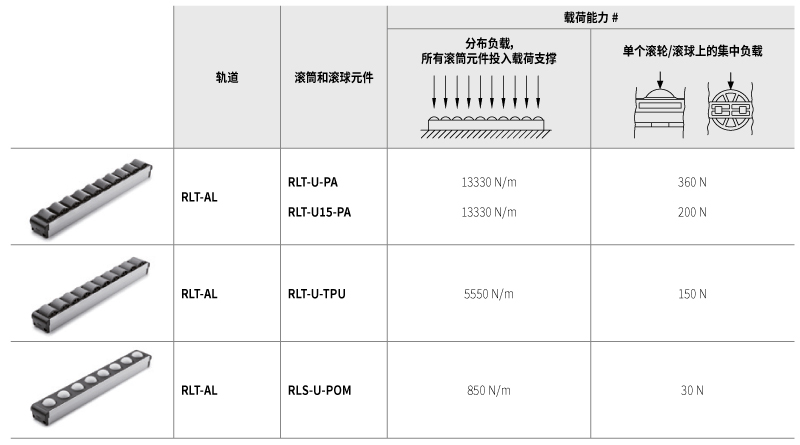

技术参数和选型指南
表内数据涉及了对材料刚度的处理,如保持滚筒接触表面的平坦。否则数值可能更低。
# RLT-U-PA
该负载值下产生的弹性形变不会导致滚筒接触铝型材的肋部,从而避免了定期更换滚筒。在该负载值下,金属不会发生永久形变。
# RLT-U-TPU
该负载值下产生的弹性形变不会导致滚筒接触铝型材的肋部,从而避免了定期更换滚筒。负载值超过100N导致滚动阻力减少。
# RLT-U15-PA
负载值超过表中所示的值时,滚动阻力下降。 但是,这样的负载值不会使材料发生明显的永久变形。
# RLS-U-POM

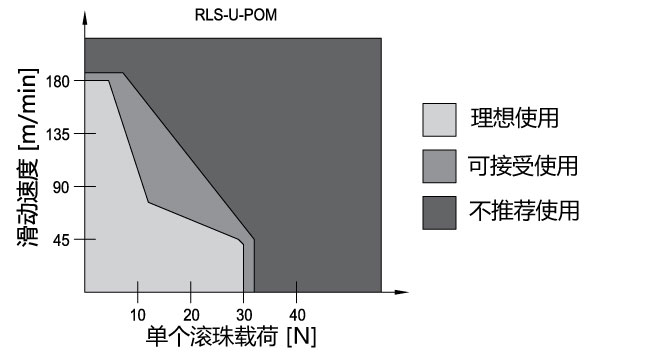

在低速滑动状态下,负载值限制了托架内球体的平滑程度。在该负载值下,材料不会发生永久性的变形。对于高速滑动状态,须参考旁边的图表。

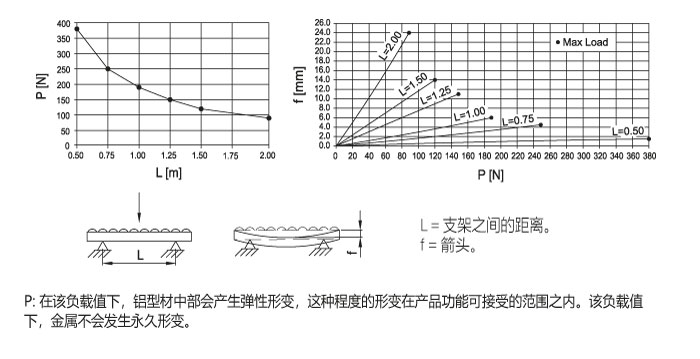

承载能力
载荷集中在正中位置,滚动轨道有两个支撑点。
冲击强度
*商标申请中
-
