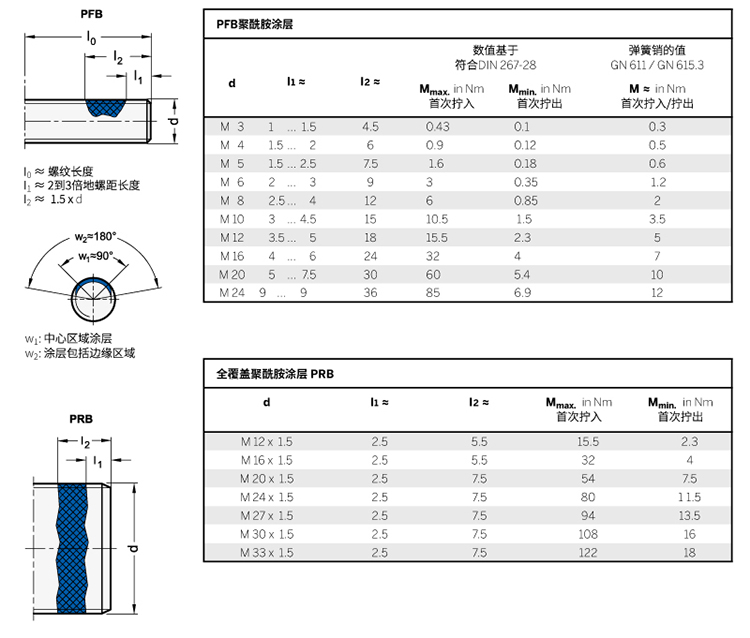

PFB | PRB 通过聚酰胺涂层来锁紧螺纹 全覆盖聚酰胺涂层
扭矩值符合DIN 267-27。该数值基于室温下使用无预加负载的6H螺纹螺母进行的相关测试。若螺纹长度l0 < l2,l2 缩减到末端一到两圈螺纹圈数未涂覆涂层的程度。
说明
PFB聚酰胺基涂层是将弹性塑料(聚酰胺)涂敷到一部分螺纹上的加工过程,可在螺纹拧紧时产生锁定作用。螺纹胶涂层为部分覆盖型或全覆盖型两种类型。螺钉和螺母之间的游隙用聚酰胺补剂填充,以确保其余未涂敷的螺纹表面之间高度接触。涂层使意外解锁和意外松脱形成反差。通过施加最小送达力矩可以将锁紧部件分开。由于螺纹锁紧动作是瞬间完成的,所以不需要反应时间。聚酰胺基涂层的边缘在受剪力作用时会适度向外延伸,防止涂层破损失效。
特征
– 螺纹胶锁定作用强,抗震动,调整螺栓便利。
– 螺纹胶在出厂前已经覆盖在标准件螺纹上,日常存储和使用时无需额外的防护元件。
– 工作温度范围:-60°C至120°C
– 可应用于食品行业
– 化学稳定性高
– 即使螺纹孔中存在少量油污,也不影响使用
– 螺纹反复安装,螺纹副被拆装5次后,联接效果仍可达到原始强度的50%。
信息
用于GN 615.3(参见第840页)弹簧销的聚酰胺基涂层。K型或KN型弹簧销为蓝色涂层,KS型或KSN型(高弹簧负载)弹簧销为绿色涂层。GN 252和GN 252.5油塞(参见第1685页)可提供全螺纹带聚酰胺涂层的款式。
-
