Головки шаровых шарниров DIN ISO 12240-4 / DIN 12240-1

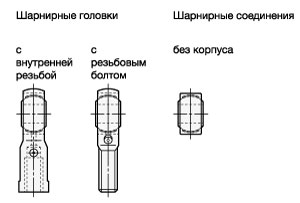

Головки шаровых шарниров DIN ISO 12240-4 / DIN 12240-1, серийные элементы контроля

Версия стали

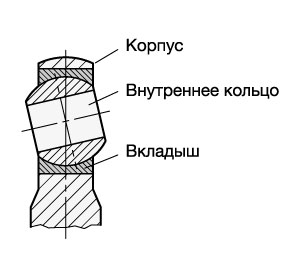

Тип N
Сталь корпуса, оцинковка
Исполнения
Внутреннее кольцо из закаленной стали
Медный подпятник
возможна смазка.

Тип W
Сталь корпуса, оцинковка
Исполнения
Внутреннее кольцо из закаленной стали
Оцинкованная сталь подпятника
с PTFE-вставкой
самосмазка.

Особенности общего использования:
Для общего использования и, в частности, для постоянно меняющихся осевых и ударных нагрузок в радиальной и осевой плоскости.

Для общего использования, особенно при применении в динамических условиях работы. Допускаемая нагрузка – тип N.

Вариант исполнения из нержавеющей стали
Тип NH
Корпус из нержавеющей стали
Исполнения
Внутреннее кольцо, закаленное,
Бронзовый подпятник
возможна смазка.

Тип WH
Корпус из нержавеющей стали
Исполнения
Внутреннее кольцо из закаленной стали
Бронзовый подпятник, с ПТФЭ-вставкой
самосмазка.

Тип WK
Корпус из нержавеющей стали
Исполнения
Внутреннее кольцо из закаленной нержавеющей стали
Прокладная шайба, Нержавеющая сталь с PTFE-вставкой
самосмазка.

В качестве типа N для использования в коррозионно- агрессивной среде.

В качестве типа W для использования в коррозионно- агрессивной среде.

В качестве типа W для использования на участках, на которых максимальная степень защиты от коррозии имеет первостепенную важность. Например, в пищевой промышленности.

Зазор подшипника

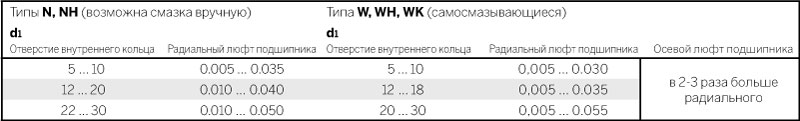

Зазор подшипника означает величину зазора, по которому внутреннее кольцо внутри подпятника без смазки может передвигаться в радиальном направлении или в плоскости оси.


Нагрузка, применяемая для получения результатов измерения: 100 Н при комнатной температуре.

Lubrication
Головки шаровых шарниров типа N (возможна смазка) нуждаются в проведении регулярной смазки. После доставки головки шаровых шарниров не смазываются. Первоначальная смазка происходит после монтажа. В пределах температурного диапазона от -20 °C до +125 °C многофункциональная смазка доказала свою состоятельность. В экстремальных условиях должна использоваться высококачественная смазка, например, Gleitmo 805 K. Головки шаровых шарниров типа W (самосмазывающиеся) никогда не должны смазываться. Внутреннее кольцо перемещается по ПТФЭ-вставке подпятника.

Рабочая температура
Головки шаровых шарниров типа N (возможна смазка) могут использоваться в температурном диапазоне от -50 °C до +200 °C и даже при более высокой температуре при использовании с высокотемпературной смазкой. Головки шаровых шарниров типа W (самосмазывающиеся) могут использоваться в температурном диапазоне от -50 °C до +200 °C. В целом, использование при более высокой температуре возможно, но это, безусловно, приведет к снижению срока службы головки.

Значения нагрузки
Значения нагрузки – это значения, которые относятся к подшипнику, рассчитанные на основе данных об исходных материалах для основного материала, используемого в строительстве. Основной материал используется для определения выбора головки шарового шарнира для конкретной нагрузки. Однако они могут быть уменьшены в целях соответствия требованиям определенных обстоятельств.

Значения статической нагрузки Co в кН
Co обеспечивает разрешенную радиальную статическую нагрузку, которая может быть приложена к головке шарового шарнира с самым слабым поперечным сечением без остаточной деформации. Значения Co, указанные в таблице данного каталога, были рассчитаны исходя их соответствующей спецификации на сырье. Впоследствии, произвольное количество головок шаровых шарниров прошло испытание под нагрузкой при комнатной температуре. Каждый раз испытания под нагрузкой основывались на использовании до 80 % перед началом деформации, таким образом оставляя запас прочности на уровне 1.25. Статическое значение Co используется для получения допустимой осевой нагрузки, которая, в целом, ограничена монтажной прочностью внутреннего подшипника. Для получения максимальной осевой нагрузки Fa, были проведены испытания при максимально допустимом плоском угле и полученные результаты указаны в таблице ниже: Fa = 0,4 Co для типа N Fa = 0,2 Co для типов NH, W, WH, WK

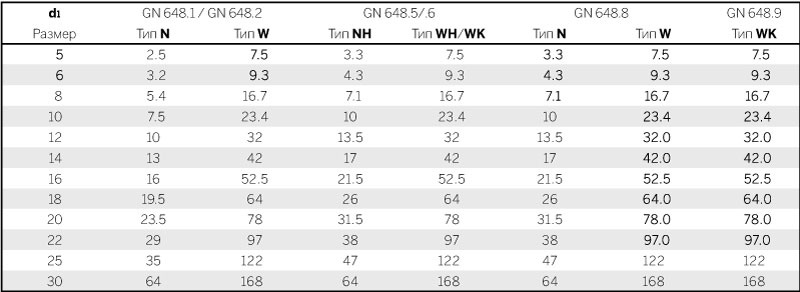

Значение динамической нагрузки C в кН
Они помогают в оценке продолжительности службы головок шаровых шарниров при использовании в динамических условиях.
