Фиксирующие магниты/необработанные магниты
Применение
Магниты – это простые элементы, которые помогают решать задачи легче, эффективнее и надёжнее.
Если закрепляемую деталь нельзя сверлить, например, чтобы не повредить протоивокоррозионное покрытие, если необходима модернизация / временная установка или только временный ремонт, для таких случаев предлагается большой выбор подходящих магнитов.
Конструкции
Имеются семь различных типов магнитов, которые можно условно выделить по формам и функциям.:
Кнопочные магниты и подковообразные магниты, так же как и фиксирующие магниты, которые имеют форму диска или стержня, образуют самую большую группу вместе с винтами, идущими в комплекте с фиксирующим магнитом. Фиксирующими магнитами называются элементы, которые используются для непосредственного крепления. Необработанные магниты в общем случае позволяют сформировать системы магнитов, зависящие от области применения.
Конструкция
Кроме кнопочных магнитов и подковообразных магнитов, а также необработанных магнитов, можно использовать системы магнитов. Благодаря своей структуре они имеют только одну магнитную контактную поверхность. При помощи обратно расположенных магнитных пластин вся энергия магнитного поля сконцентрирована на поверхности притяжения, пространственное влияние магнитного поля ограничено, чтобы предотвратить любое намагничивание окружающих предметов.
Магнитные материалы
В рамках различных конструкций для выбора доступны самые разные магнитные материалы. Чтобы соответствовать условиям области применения в максимально возможной степени, самые важные характеристики соответствующих магнитных материалов приведены в нижеследующей таблице.

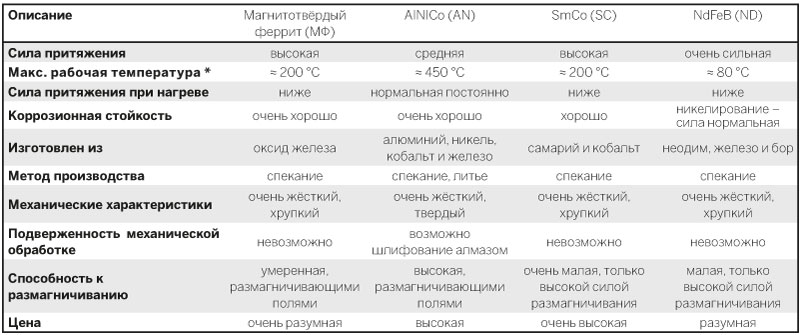

Сравнительные характеристики магнитных материалов
*Значение макс. температуры приведено только как справочное, потому что оно зависит от размеров магнита.
Сила притяжения
В дополнение к собственной форме и материалу фактическая достижимая сила притяжения магнитов зависит от ряда других факторов.
Факторы воздействия

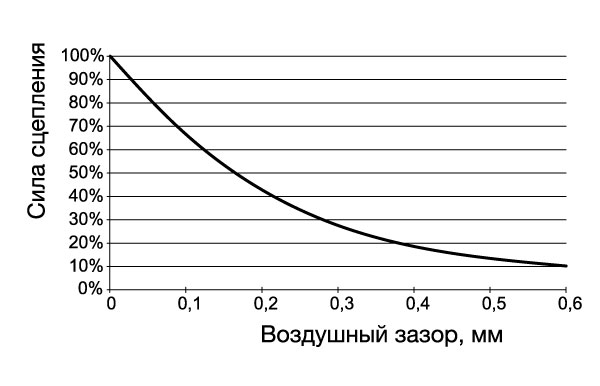

- Воздушный промежуток
Воздушный зазор или магнитно непроницаемые материалы, расположенные между удерживаемым предметом и магнитом, оказывают изолирующее воздействие на магнитный поток. Сила притяжения уменьшается в зависимости от расстояния.

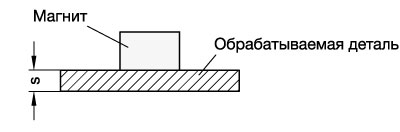

- Толщина заготовки
Во избежание ограничения магнитного потока и вследствие этого силы притяжения необходимо придерживаться минимальной толщины заготовки.

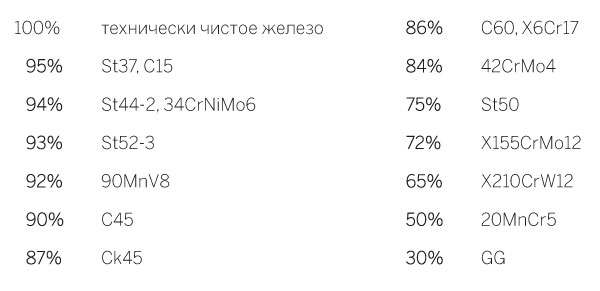

- Материал
Сталь и ферромагнитные материалы с низкой долей углерода, а также материалы сплавов усиливают магнитный поток. Аналогично незакалённые заготовки лучше проводят магнитный поток, что создаёт условия для увеличения силы притяжения.

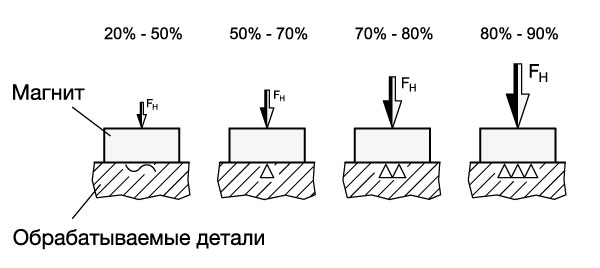

- Поверхность заготовки
Чрезмерная шероховатость или неровность имеют тот же эффект, что и воздушный промежуток. Они уменьшают силу притяжения.

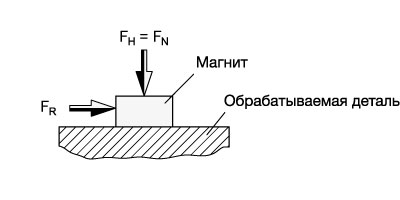

- Сила смещения
Сила смещения соответствует силе трения и зависит от коэффициента трения между магнитом и заготовкой, а также от силы притяжения магнита.
По причине их более высокого коэффициента трения системы магнитов с резиновыми элементами имеют большие силы смещения.
Номинальные величины силы притяжения, приведённые в таблицах в составе стандартов, являются минимальными значениями, которые достигаются при комнатной температуре, вертикальной силе отрыва и полном контакте магнитов с заготовками из низкоуглеродистой стали, а также при минимальной толщине 10 мм.
-
