Линейные приводы

| Линейный привод | Fx в N | Fy в N для длины l = | Fz в N для длины l = | Mx, Н·м | My, Н·м | Mz, Н·м | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 500 | 1000 | 1500 | 500 | 1000 | 1500 | |||||
| 18 | 400 | 80 | - | - | 65 | - | - | 1.5 | 4.5 | 4.5 |
| 30 | 850 | 500 | 70 | 15 | 550 | 55 | 10 | 6.5 | 15 | 15 |
| 40 | 1100 | 2150 | 250 | 65 | 1900 | 150 | 50 | 15 | 42 | 42 |
| 50 | 1750 | 3100 | 650 | 150 | 3100 | 650 | 150 | 29 | 69 | 69 |
| 60 | 2600 | 4550 | 1500 | 400 | 4550 | 1400 | 350 | 45 | 125 | 125 |
Данные о нагрузках применимы к линейным приводам GN 291, GN 292, GN 293, изготовленным из стали (SCR) или нержавеющей стали (NI).

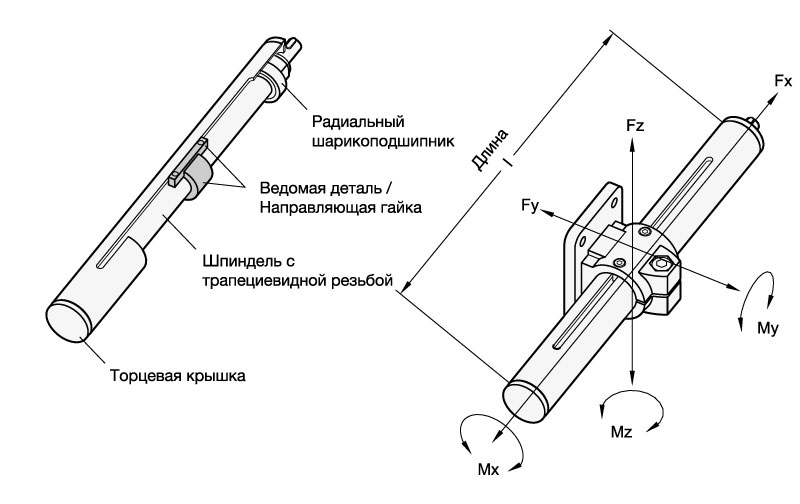

Указанные усилия Fy и Fz приводят к искривлению направляющей трубки примерно на 0,5 мм.
Гайка винтовой передачи перемещается в осевом направлении по шпинделю с трапециевидной резьбой шарикоподшипника линейного привода. Ведомая деталь обеспечивает антиротационное движение и направляет шарнир к другим соединителям линейного привода. Линейные приводы были спроектированы для ручной работы (маховик).
Точность позиционирования составляет 0,2 мм при длине хода 300 мм, максимальное отклонение в обратном направлении – 0,1 мм.
Направляющие трубки есть в наличии из хромированной стали (SCR) или нержавеющей стали (NI). Они изготовлены в пределах допусков для прецизионных стальных труб DIN 2391 или DIN 2462.
Широкий спектр различных компонентов есть в наличии в программе зажимных соединителей для труб в целях крепления имеющихся линейных приводов и их обновления до соединителей линейного привода.
Кроме того, цифровые датчики положения (DD52R / DD51) могут быть прикреплены для замера смещения или определения позиции.
Там, где возникают высокие торсионные силы Mx, предпочтение следует отдать линейным приводам с квадратной трубой или линейным приводам с двумя трубами.
Доступны разнообразные детали из проекта зажимов для труб также для квадратных труб. Зажимы для линейного привода составлены из элементов, состоящих из двух частей, с тем чтобы к точности квадратных труб не предъявлялись какие-либо специальные требования.
ОПИСАНИЕ
Линейный привод GN 291 с левой и правой резьбой, цапфой на любой из сторон или на обеих сторонах, с соединителем линейного привода GN 146.1.
Квадратный линейный привод GN 291.1 с левой и правой резьбой, цапфой на любой из сторон или на обеих сторонах, с соединителем линейного привода GN 147.1.

ОПИСАНИЕ
Линейный привод GN 292 с левой и правой резьбой, цапфой на любой из сторон или на обеих сторонах, с двумя соединителями линейного привода GN 146.1; эти два соединителя перемещаются симметрично.
Квадратные линейные приводы GN 292.1 по запросу.

ОПИСАНИЕ
Линейный привод GN 293 с двумя отдельными шпинделями с резьбовым концом, каждый из которых имеет два соединителя линейного привода GN 146.1; эти два соединителя перемещаются независимо друг от друга.
Квадратные линейные приводы GN 293.1 по запросу.

-
