2.2. ЗАЖИМНЫЕ РУЧКИ С РЕЗЬБОЙ ВСТАВКИ (ТИПЫ СБОРКИ)

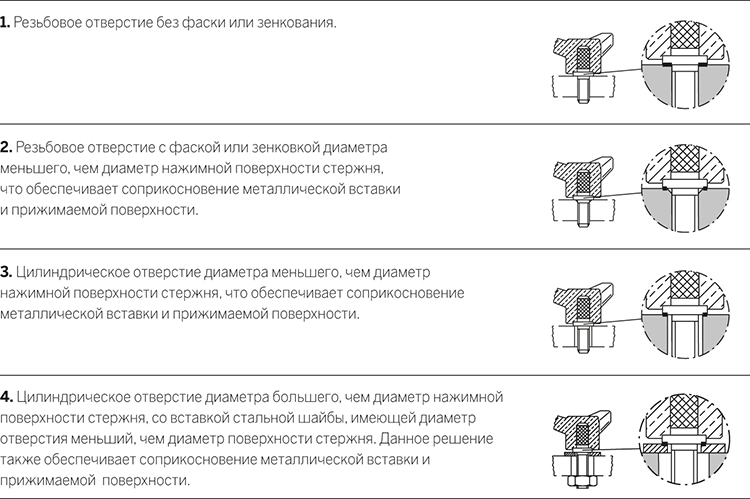

Типы сборки, которые создают оптимальные условия зажима
Пластмассовое основание на зажимной ручке никогда не должно опираться на зажимную поверхность. Таким образом, металлические вставки (резьбовой штифт или защёлкивающийся выступ) никогда не подвергаются аномальному скручиванию (эффект «штопора») при приложении осевого растягивающего усилия. Таким образом, закрепление металлической вставки на пластмассовом материале подкрепляется правильным образом, т.е. прикладывается только к крутящему моменту, приложенному к ручке для его затягивания.

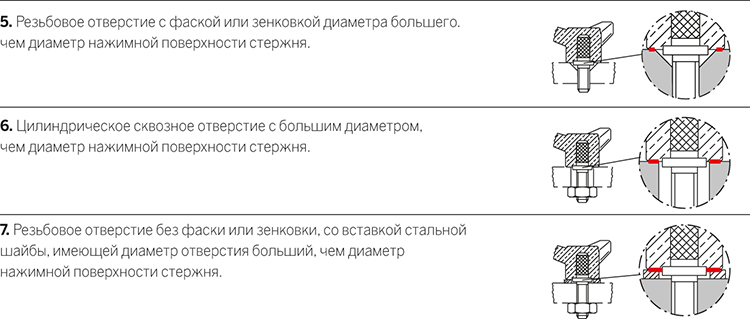

Неправильные типы сборки
Когда пластмассовое основание зажимной ручки опирается непосредственно на зажимную поверхность, резьбовой штифт или резьбовой выступ также подвергаются осевой нагрузке (эффект «штопора»), что может поставить под угрозу его закрепление на пластмассовом материале. Значения этой силы всегда выше с широким запасом прочности, чем те, которые могут быть применены обычными операциями, выполняемыми вручную, но дизайнеры, которые хотят учитывать случаи неправильного использования, должны избегать ситуаций, описанных в случаях 5-6 -7.
-
