1. Важная информация

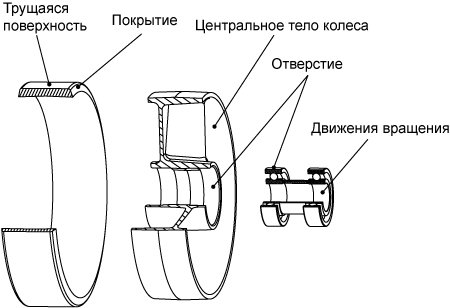

Колесо представляет собой механический узел, в котором скользящее движение заменяется движением качения через вращение вокруг оси. Колесо состоит из следующих компонентов: протектор, покрытие, корпус центра колеса, отверстие и подвижные части.
- Протектор
Протектор - внешняя поверхность колеса, т.е. часть, которая соприкасается с землей. Он может быть гладким или выгравированным с поднятыми узорами, чтобы увеличить его захват на земле.
- Покрытие
Покрытие, или полоса прокатки, является наружным кольцом. Он изготовлен из разных материалов и характеризует колесо. Покрытие фиксируется при соединении с центральным корпусом колеса как единый сплошной кусок (с использованием клея или механическим соединением) или устанавливается при механическом сборке на центральном корпусе колеса.
- Центральная часть колеса
Центральная часть колеса - это часть колеса, которая соединяет покрытие с отверстием. Он поставляется в различных формах и изготовлен из разных материалов; Это может быть одна часть или две или более части, соединенные вместе.
- Отверстие и подвижные части
Отверстие представляет собой среднюю часть колеса, в которой размещены ось или подвижные части, облегчающие вращение (шариковые подшипники, роликовые подшипники, подшипники скольжения и т. д.). В зависимости от способов конструкции и материалов, образующих покрытие, колеса можно разделить на три семейства: резиновые колеса, полиуретановые колеса и монолитные (или жесткие) колеса.
-
