10.7 DIN EN ISO 898-1 | DIN EN 20898-2 Значения прочности

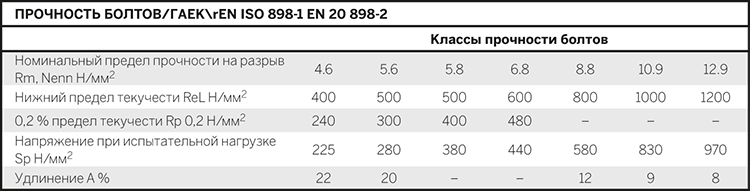

Маркировка для идентификации класса прочности состоит из двух чисел:
– первое число соответствует 1/100 номинального предела прочности на разрыв в Н/мм2 (см. таблицу)
– второе число равно десятикратному отношению нижнего предела текучести ReL (или 0,2 % предела текучести Rp 0,2) и номинального предела прочности на разрыв Rm, nom (отношение предела текучести).
Пример; класс прочности 5.8 означает
что минимальная прочность на разрыв Rm = 500 Н/мм2
Минимальный предел текучести ReL = 400 Н/мм2

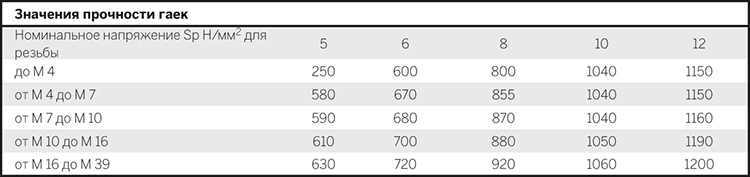

Класс прочности представляет собой числовое обозначение, соответствующее величине напряжения используемого материала при испытательной нагрузке:
– числовое обозначение x 100 = напряжение при испытательной нагрузке Sp
– напряжение при испытательной нагрузке равно минимальной прочности на растяжение в Н/мм2 болта, который в паре с соответствующей гайкой может быть нагружен до минимального предела текучести болта.
Пример: соединение болт 8.8 – гайка 8 может быть нагружено до минимального предела текучести болта.
-
