Технические данные и рекомендации по выбору

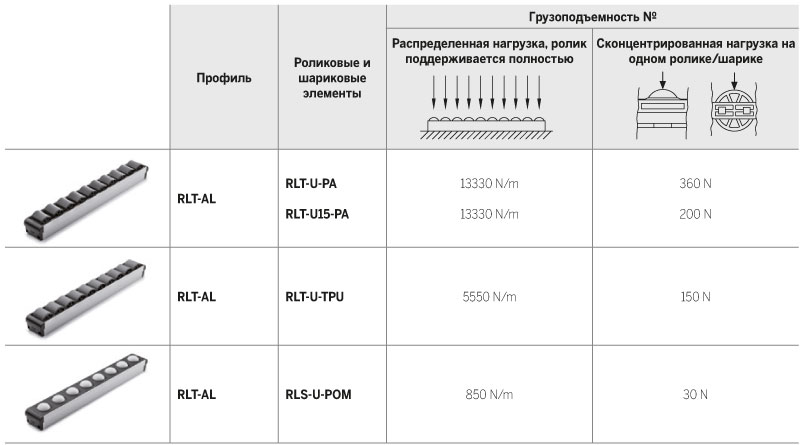

Данные в таблице относятся к перемещению материалов с жесткостью, сохраняющей плотное прилегание контактной поверхности к роликам. В ином случае, эти значения могут быть ниже.
# RLT-U-PA значения нагрузки создают упругую деформацию, например, чтобы предотвратить обычное вращение роликов, которые вступают в контакт с ребрами алюминиевого профиля. Тем не менее, при этих значениях нагрузки, никакой неисправимой деформации материала не происходит.
# RLT-U-TPU значения нагрузки, превышающие указанные в таблице значения, производят деформацию, препятствующую вращению роликов, которые вступают в контакт с ребрами алюминиевого профиля. Нагрузки выше 100 Н на один ролик приводят к уменьшению сопротивления качению.
# RLT-U15-PA значения нагрузки, превышающие указанные в таблице, определяют снижение сопротивления качению. Тем не менее при этих значениях нагрузки никакой существенной неисправимой деформации материала не происходит.

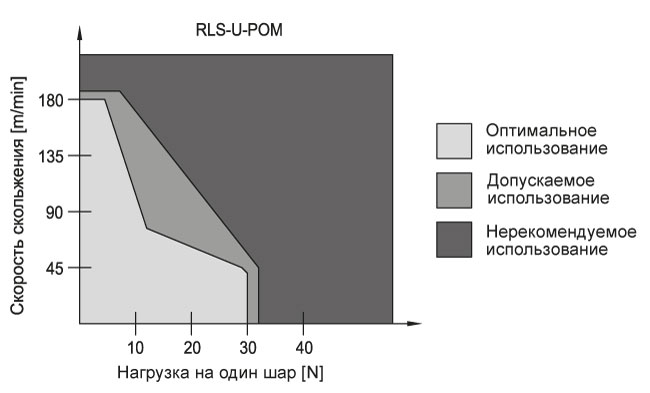

# RLS-U-POM значения нагрузки, ограничивающие плавность шаров внутри их опоры, при малых скоростях скольжения. Однако, при этих значениях нагрузки, никакой неисправимой деформации материала не происходит. При более высоких скоростях скольжения, необходимо иметь в виду тип материала. Для более высоких скоростей скольжения необходимо обратиться к графику сбоку.

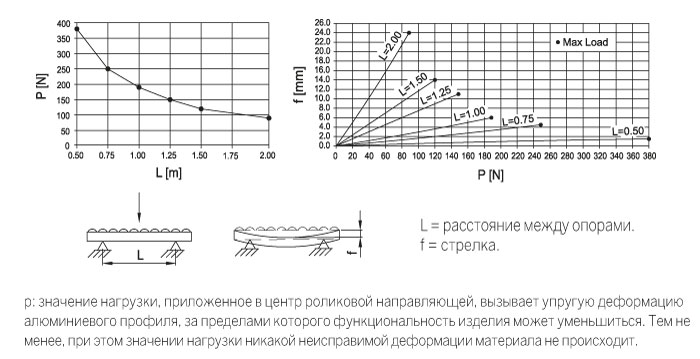

ГРУЗОПОДЪЕМНОСТЬ
нагрузка сосредоточена в центре, роликовая направляющая поддерживается в двух точках.

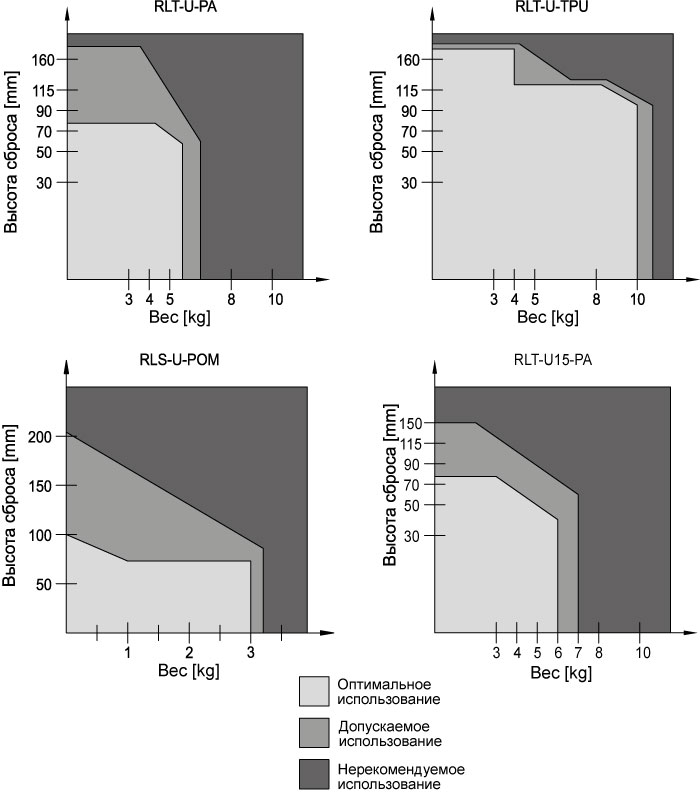

Ударная прочность
* Заявка на товарный знак
-
