2. Гравитационные индикаторы положения

Гравитационные аналоговые и аналогово-цифровые индикаторы положения

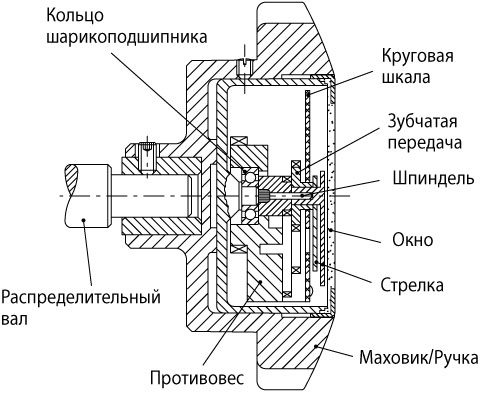

Подходит для использования на распределительных валах, находящихся в горизонтальном положении или под углом наклона не более 60°. Механизм размещается в герметичном корпусе (рис.1). Он состоит из противовесной системы, установленной на прецизионном шарикоподшипнике, который вращается на центральном валу, встроенном в корпус индикатора, смонтированный на маховике/ручке. В конце вала имеется красная стрелка, которая вращается с маховиком/ручкой. Ряд зубчатых механизмов с различными передачами передает вращение шпинделя на чёрную стрелку. На противовесе также установлен градуированный циферблат. Если индикатор устанавливается на валах с горизонтальным положением (или с максимальным наклоном не более 60°), циферблат остается неподвижным благодаря силе тяжести, и стрелки вращаются над ним при вращении маховика/ ручки.
